Наклонета наклон кревет кој ја врти машината за струг ЦПУ

Наклонот на склониот кревет CK46 кој ја врти CNC -Lathe Lathe Machine е подобрување и надградба на Jingfusi® на оригинална основа. Врз основа на наследување на високите перформанси за обработка и лесно функционирање на оригиналниот модел, тој е развиен со целосно затворен дизајн на склони кревети и поголем простор за работа, поголема брзина на обработка и прецизност на машински алати за ЦПУ кои се полесно да се прилагодат и одржуваат.

Модел:CK46

Испрати барање

Опис на производот

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Копчиња за латет на Slингфуси ® Карактеристики на машината за струг:

Оптимален дизајн:Оваа наклонета наклон кревет што ја врти CNC-Lathe Machine има дизајн на коси од 35 степени, обезбедувајќи засилена цврстина и стабилност за прецизна машинска обработка.

Ефикасно ракување со чипови:Машината нуди значителен капацитет за пренесување чип, дозволувајќи им на клиентите флексибилност да изберат или предниот или задниот чип, обезбедувајќи погодност во процесот на машинска обработка.

Завртки ПРЕ-истегнување:Вклучувајќи ја структурата пред истегнување на завртката, оваа струг ја оптимизира точноста и сигурноста на машината.

Пост со алатки од типот на банда:Опремено со алатка за типот на банда, оваа струг поддржува употреба на повеќе алатки за зголемена ефикасност и разноврсност во разни операции за обработка.

Детали за производот

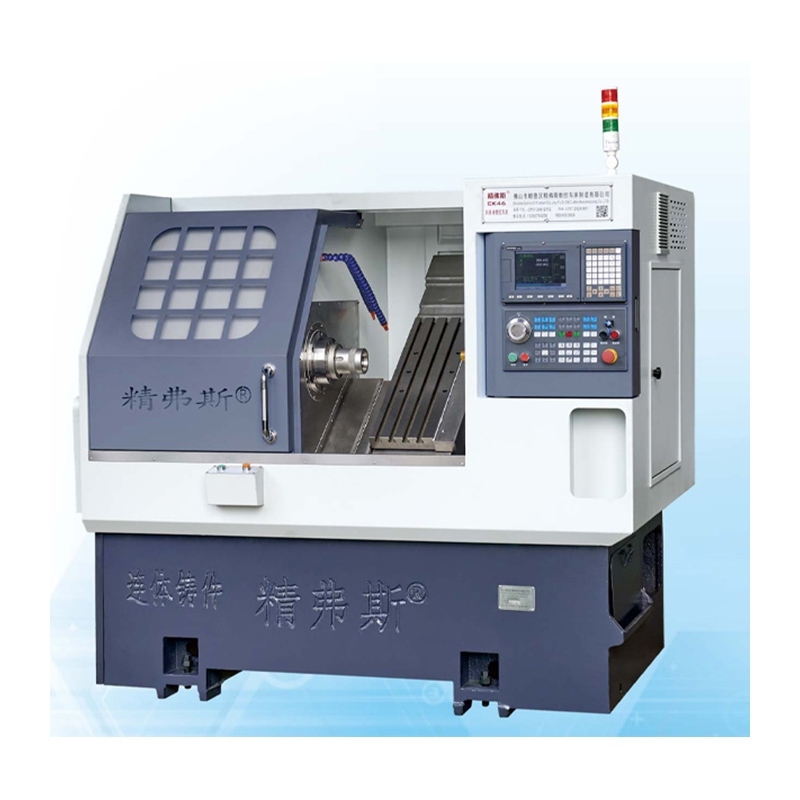

Inclined Slant bed Turning CNC Lathe Machine

Список на параметри

проект		единица	CK46	CK52	CK76
Максимална должина на вртење		мм	350
Максимален дијаметар на вртење на креветот		мм	500 фунти
Максимален дијаметар на вртење на скејтборд		мм	160
Наклон на креветот		°	35 °
Ефективно патување со оска x/z		мм	Дијаметар 1000/400
Спецификации за завртки за оска x/z		мм	32
Спецификации на железничката пруга x/z оска		мм	35
Моторна моќност на x/z-оска		KW	1.3
Максимално брзо движење на оската x/z		М/моето	24
Должина на машинската алатка x ширина x висина		мм	2100X1580X1800
Вкупна тежина на целата машина		Кг	2600
Број на нож		Поправете го	8
Големина на квадратни нож		мм	20x20
Големина на секачот за тркалезни дупки		мм	Ø20
Вкупна моќност		KW	13	13	16
Просечна потрошувачка на енергија		KW / H.	2	2	2.5
Главна вратило	Вретено крајно формулар за лице		А2-5	А2-6	А2 -8


	Максимална брзина на вретено	r/min	6000 (поставени на 4500)	4200 (поставено на 3500)	3200 (поставено на 2500)
	Вретено на моторната моќност	KW	7.5	7.5	11
	Оценет вртежен момент на вретено мотор	Nm	47.8nm	47.8nm	72nm
	Максимален дијаметар на поминување на шипката	мм	45 Ø	Ø 51	75 Ø

Точност на машинската алатка

Точност на машината, Стандард на факторот Jingfus ：
Главна ставка за тестирање	Шематски дијаграм	Метод на откривање	Фабрички стандард


Радијален ритам на вретено,		Откријте го истекувањето на надворешниот конус	0.0025


Позиција за повторување на X-оска		Откријте повторено позиционирање на х-оската. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.0025


Позиција за повторна позиција Z-оска		Откријте повторено позиционирање на оската z. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.0025


Ако клиентот сака да ја тестира точноста ISO или VD1 на оската x/z/y, тој ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време од првичното прифаќање на фабриката Jingfusi.
