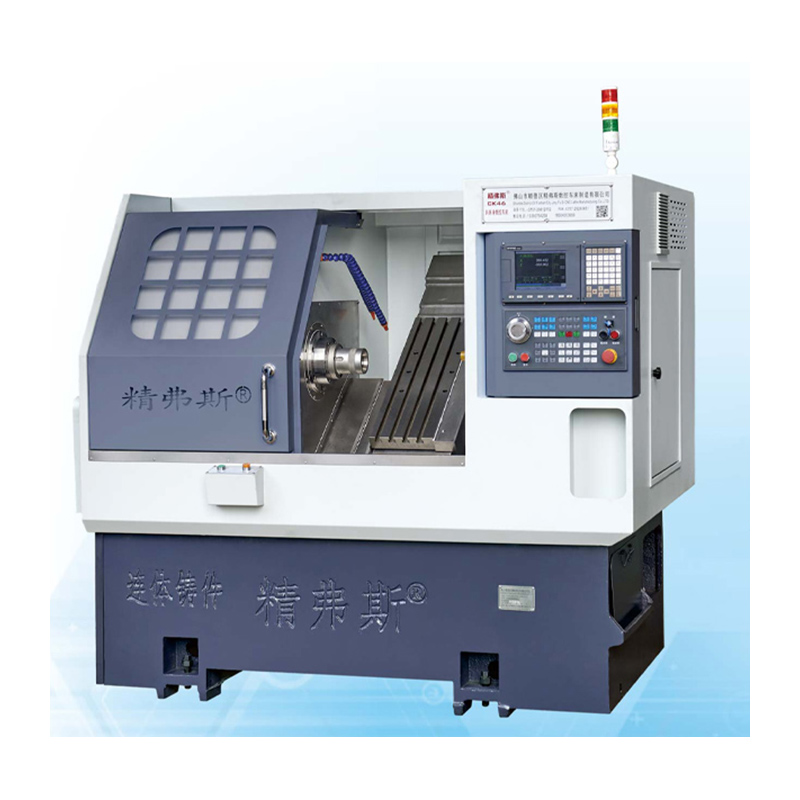

Високопрецизна CNC машина за струг со коси кревет

Следното е воведување на висококвалитетна машина за струг со високопрецизно CNC CNC, со надеж дека ќе ви помогне подобро да го разберете. Добредојдовте нови и стари клиенти да продолжат да соработуваат со нас за да создадеме подобра иднина!

Модел:CK46

Испрати барање

Опис на производот

Jingfusi® Високопрецизните CNC машини за струг со коси кревети можат да вршат прецизни операции на вртење и глодање. Како професионален производител, би сакале да ви обезбедиме висококвалитетна машина за струг со високопрецизен CNC коси кревет. И ние ќе ви понудиме најдобра услуга по продажба и навремена испорака.

Еве некои од клучните карактеристики и карактеристики на овие машини:

Дизајн на коси кревет: Дизајнот на наклонет кревет обезбедува зголемена цврстина и стабилност за време на обработката. Обезбедува алатите за сечење да останат во непосредна близина на работното парче, што резултира со подобрена точност.

Вретено со висока прецизност: Опремени со вретено со висока прецизност, овие машини нудат минимално истекување на вретеното и одлична ротациона точност. Оваа прецизност е клучна за постигнување тесни толеранции и фини завршетоци на површината.

Напредни CNC контроли: Опремени со напредни CNC контроли и способности за програмирање, операторите можат лесно да програмираат и контролираат сложени операции на обработка со прецизност и флексибилност.

Дијаграм за патување со машина

Детали за производот

Листа на параметри

проект		единица	CK46	CK52	CK76
Максимална должина на вртење		мм	350
Максимален дијаметар на вртење на креветот		мм	Ø 500
Максимален дијаметар на вртење на скејтбордот		мм	Ø 160
Наклон на креветот		°	35°
Ефективно патување на оската X/Z		мм	Дијаметар 1000/400
Спецификации на завртката на оската X/Z		мм	32
Спецификации на шината на оската X/Z		мм	35
Моќност на моторот на оската X/Z		KW	1.3
Максимално брзо движење на оската X/Z		m/min	24
Должина на машинскиот алат X ширина X висина		мм	2100X1580X1800
Вкупна тежина на целата машина		КИЛОГРАМ	2600
Број на нож		поправете	8
Големина на квадратен нож		мм	20X20
Големина на секач со тркалезни дупки		мм	Ø20
Вкупна моќност		kw	13	13	16
Просечна потрошувачка на енергија		kw/h	2	2	2.5
главното вратило	Форма на лицето на крајот на вретеното		А2-5	А2-6	А2-8


	Максимална брзина на вретеното	вртежи во минута	6000 (поставено на 4500)	4200 (поставено на 3500)	3200 (поставено на 2500)
	Моќност на вретеното на моторот	KW	7.5	7.5	11
	Номинален вртежен момент на вретениот мотор	Nm	47,8 Nm	47,8 Nm	72 Nm
	Максимален дијаметар на поминување на шипката	мм	Ø 45	Ø 51	Ø 75

Точност на машинскиот алат

Точност на машината, стандард на фактор Jingfus:
Главен тест ставка	Шематски дијаграм	Метод на откривање	Фабрички стандард


Радијален удар на вретеното,		Откријте истекување на надворешниот конус	0.0025


Позиција на повторување на X-оската		Откријте повторено позиционирање на X-оската. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање.	0.0025


Позиција за повторување на оската Z		Откријте повторено позиционирање на оската Z. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање.	0.0025


Доколку клиентот сака да ја тестира ISO или VD1 точноста на оската X/Z/Y, тоа ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време на првичното прифаќање на фабриката Jingfusi.
