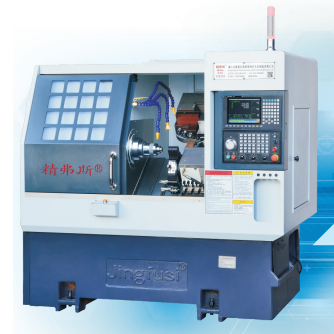

CNC струг со наклонет кревет и ред алат

Висококвалитетниот CNC струг со наведнат кревет и ред алат го нуди кинескиот производител Jingfusi®. Купете CNC струг со наклонет кревет и ред алат кој е со висок квалитет директно со ниска цена.

Испрати барање

Опис на производот

Jingfusi® е водечки кинески CNC струг со наклонет кревет и ред алат производител, снабдувач и извозник. Придржувајќи се кон потрагата по совршен квалитет на производите, така што нашиот CNC струг е задоволен од многу клиенти. Екстремниот дизајн, квалитетните суровини, високите перформанси и конкурентната цена се она што го сака секој клиент, а тоа е и она што можеме да ви го понудиме. Се разбира, од суштинско значење е и нашата совршена услуга по продажбата. Доколку сте заинтересирани за нашите услуги, можете да се консултирате со нас сега, ние ќе ви одговориме навреме!

Дијаграм за патување со машина

Детали за производот

Листа на параметри

Главна спецификација
Ставка	единица	Спецификација	Забелешка
Макс. дијаметар на вртење	мм	250
Макс. замавнувачки дијаметар. преку струг	мм	Ø500
Макс. дијаметар на вртење низ лизгалката	мм	Ø160
Степен на коси кревет	степен	35°
Ефективно патување со X-оската	мм	1000
Ефективно патување со Z-оската	мм	400
X/Z оската макс. брза брзина на патување	m/min	24
Големина на маса: L X W	мм	700 x 290
Големина на машината: L x Ш x В	мм	2100 x 1580 x 1800
Нето тежина на машината	килограм	2600
	парчиња	8
Квадратни алатки	мм	20 x 20
Големина на нож со дупка	мм	Ø20
Вкупно коњ	kw	13
Просечна потрошувачка на енергија	kw/h	2
Форма на лице со вретено		А2-5	52:A2-6;CK36:A2-4
Брзина на вретеното	вртежи во минута	6000	52:4200;CK36:5000
Поставување брзина на вретеното	вртежи во минута	1-4500	52:1-3500; CK36:1-4500
Оценет вртежен момент на вретеното	Nm	35 Nm (1500 r/min)	52:47,8 nm; CK36: 38 Nm
Максимален дијаметар на шипката	мм	Ø45	52:Ø50;CK36::Ø50

Точност на машинскиот алат

Точност на машината, стандард на фактор Jingfus:
Главен тест ставка	Шематски дијаграм	Фабрички стандард


Радијален удар на вретеното,		Откријте истекување на надворешниот конус	0.0035


Позиција на повторување на X-оската, X		Откријте повторено позиционирање на X-оската. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање.	0.003


Позиција на повторување на Z-оската, Z		Откријте повторено позиционирање на оската Z. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање.	0.003


Доколку клиентот сака да ја тестира ISO или VD1 точноста на оската X/Z/Y, тоа ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време на првичното прифаќање на фабриката Jingfusi.
