Коси кревет CNC струг машина

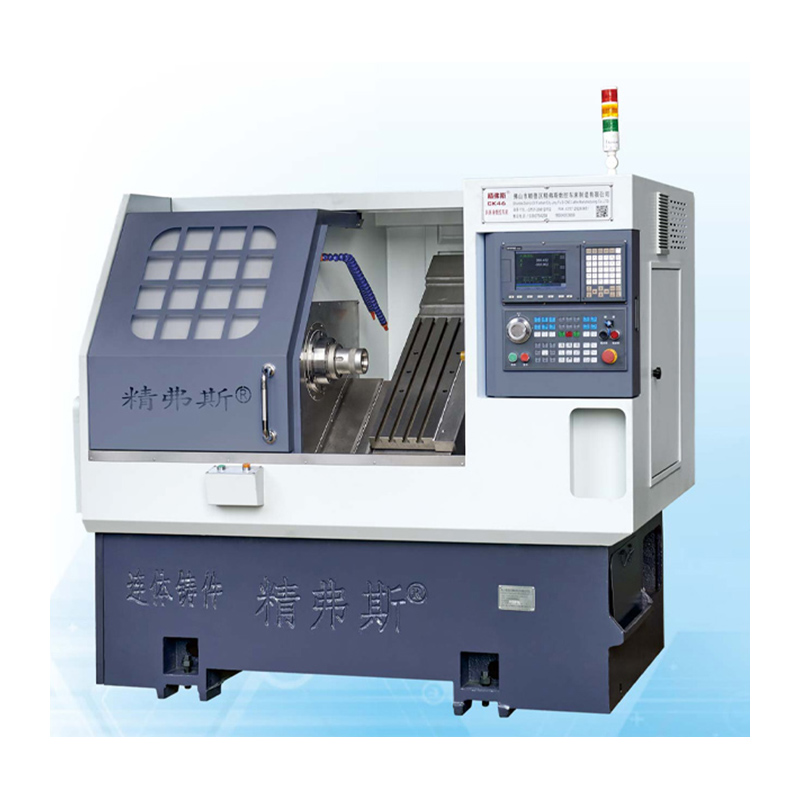

Jingfusi® CNC струг за коси кревети е тип на компјутерски струг со нумеричка контрола (CNC) кој има дизајн на коси или наклонет кревет. Овој дизајн го разликува од традиционалните стругови со рамен кревет. Во струг со коси кревет, креветот или основата на машината се наклонети под агол, обично околу 35 степени, во однос на хоризонталната рамнина. Овој дизајн нуди неколку предности и најчесто се користи во современите процеси на обработка и производство.

Модел:CK46

Испрати барање

Опис на производот
Jingfusi®  is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!
Карактеристики на CNC машината за струг Jingfusi® закосен кревет:

CNC струг со коси кревет од 35 степени
Капацитетот за пренос на чипови е голем и удобен, клиентот може да избере пренос на чипови напред или назад
Структура за пред-истегнување на завртката
Пост за алат од типот банда

Еве неколку клучни карактеристики и придобивки од CNC машината за струг со коси кревет:

Ригидност: Дизајнот на коси кревет ја подобрува цврстината на машината, обезбедувајќи подобра поддршка и стабилност за алати за сечење и работните парчиња. Оваа цврстина резултира со подобрена прецизност на обработката и површинска завршница.

Управување со чипови: Косата ориентација на креветот овозможува поефикасна евакуација на чипови. Чиповите произведени за време на процесот на обработка имаат тенденција да паѓаат од работната површина, намалувајќи го ризикот од насобирање на чипови и оштетување на алатот.

Ергономија: Струговите со коси кревети често имаат поергономски дизајн, што им олеснува на операторите да ги товарат и растоваруваат работните парчиња. Навалениот кревет обезбедува подобра видливост на областа за обработка, што може да ја подобри ефикасноста и безбедноста на операторот.

Намалени пречки во алатот: Дизајнот на косиот кревет го намалува ризикот од пречки помеѓу алатот за сечење и работното парче, особено кога се обработуваат сложени или контурирани делови.

Обработка со голема брзина: Струговите со коси кревети се добро прилагодени за машински операции со голема брзина. Подобрената цврстина и способностите за евакуација на чипови овозможуваат поголеми брзини на сечење и поголема продуктивност.

Разновидност: Овие машини се разноврсни и може да се користат за широк опсег на операции на вртење, вклучувајќи свртување, вртење, дупчење, навој и жлеб.

Интеграција на автоматизација: ЦПУ струговите со коси кревети можат лесно да се интегрираат со системи за автоматизација, како што се роботски натоварувачи, за дополнително да ја подобрат продуктивноста и да ја намалат физичката работа.

Прецизност и прецизност: Ригидноста и стабилноста на дизајнот на коси кревет придонесуваат за поголема прецизност и прецизност на обработката, што го прави погоден за апликации кои бараат тесни толеранции.

Компатибилност на материјали: Струговите со коси кревети можат да се справат со различни материјали, вклучувајќи метали, пластика и композити, што ги прави погодни за широк спектар на индустрии, како што се воздушната, автомобилската индустрија и производството на медицински уреди.

Промени на алатот: Многу CNC стругови со коси кревети се опремени со менувачи на алатки кои овозможуваат брзи и автоматизирани промени на алатот, намалувајќи го времето на прекин и зголемувајќи ја ефикасноста.

Накратко, CNC машината за струг со косо кревет нуди неколку предности во однос на традиционалните стругови со рамен кревет, вклучувајќи подобрена цврстина, управување со чипови и ергономија. Овие машини најчесто се користат во модерни средини за обработка каде прецизноста, ефикасноста и разновидноста се неопходни.

Дијаграм за патување со машина



Детали за производот



Листа на параметри

проект единица CK46 CK52 CK76
Максимална должина на вртење мм 350
Максимален дијаметар на вртење на креветот мм Ø 500
Максимален дијаметар на вртење на скејтбордот мм Ø 160
Наклон на креветот ° 35°
Ефективно патување на оската X/Z мм Дијаметар 1000/400
Спецификации на завртката на оската X/Z мм 32
Спецификации на шината на оската X/Z мм 35
Моќност на моторот на оската X/Z KW 1.3
Максимално брзо движење на оската X/Z m/min 24
Должина на машинскиот алат X ширина X висина мм 2100X1580X1800
Вкупна тежина на целата машина КИЛОГРАМ 2600
Број на нож поправете 8
Големина на квадратен нож мм 20X20
Големина на секач со тркалезни дупки мм Ø20
Вкупна моќност kw 13 13 16
Просечна потрошувачка на енергија kw/h 2 2 2.5
главното вратило Форма на лицето на крајот на вретеното
А2-5 А2-6 А2-8
Максимална брзина на вретеното вртежи во минута 6000 (поставено на 4500) 4200 (поставено на 3500) 3200 (поставено на 2500)
Моќност на вретеното на моторот KW 7.5 7.5 11
Номинален вртежен момент на вретениот мотор Nm 47,8 Nm 47,8 Nm 72 Nm
Максимален дијаметар на поминување на шипката мм Ø 45 Ø 51 Ø 75

Точност на машинскиот алат

Точност на машината, стандард на фактор Jingfus:
Главен тест ставка Шематски дијаграм Метод на откривање
Фабрички стандард
Радијален удар на вретеното,
Откријте истекување на надворешниот конус 0.0025
Позиција на повторување на X-оската
Откријте повторено позиционирање на X-оската. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање. 0.0025
Позиција за повторување на оската Z
Откријте повторено позиционирање на оската Z. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање. 0.0025
Доколку клиентот сака да ја тестира ISO или VD1 точноста на оската X/Z/Y, тоа ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време на првичното прифаќање на фабриката Jingfusi.
