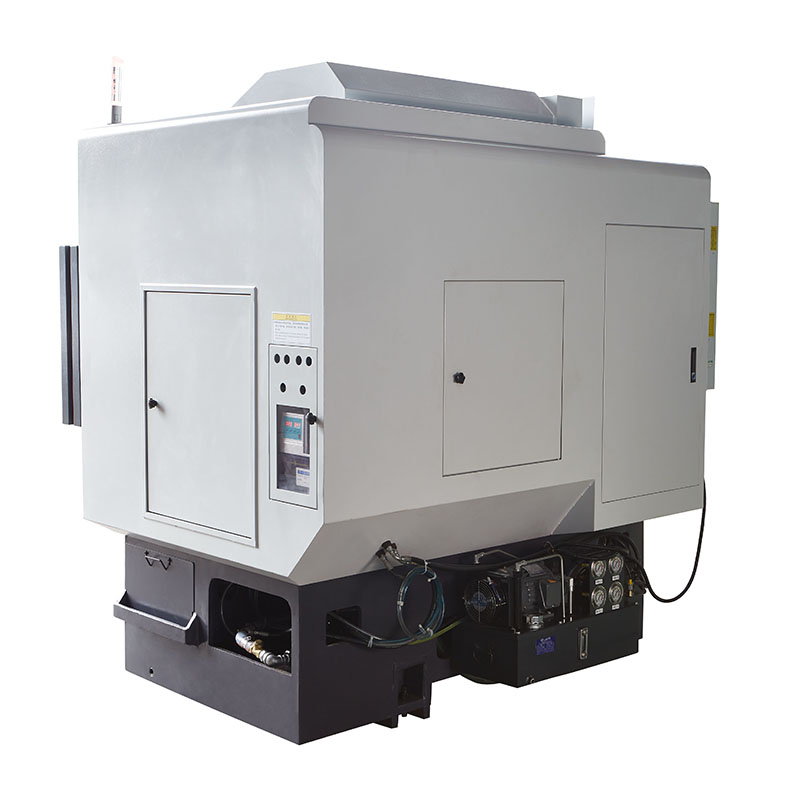

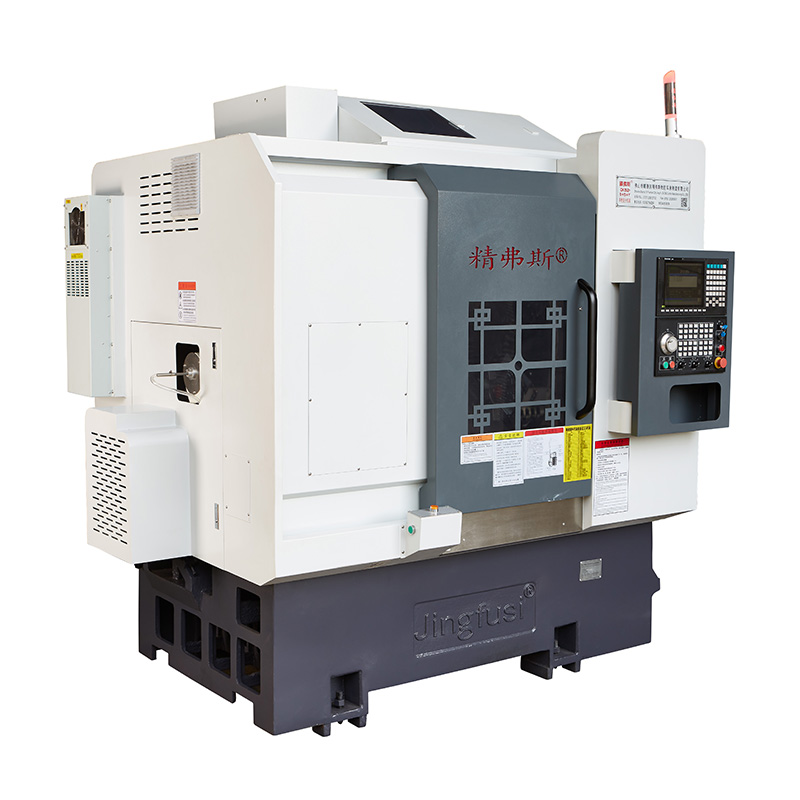

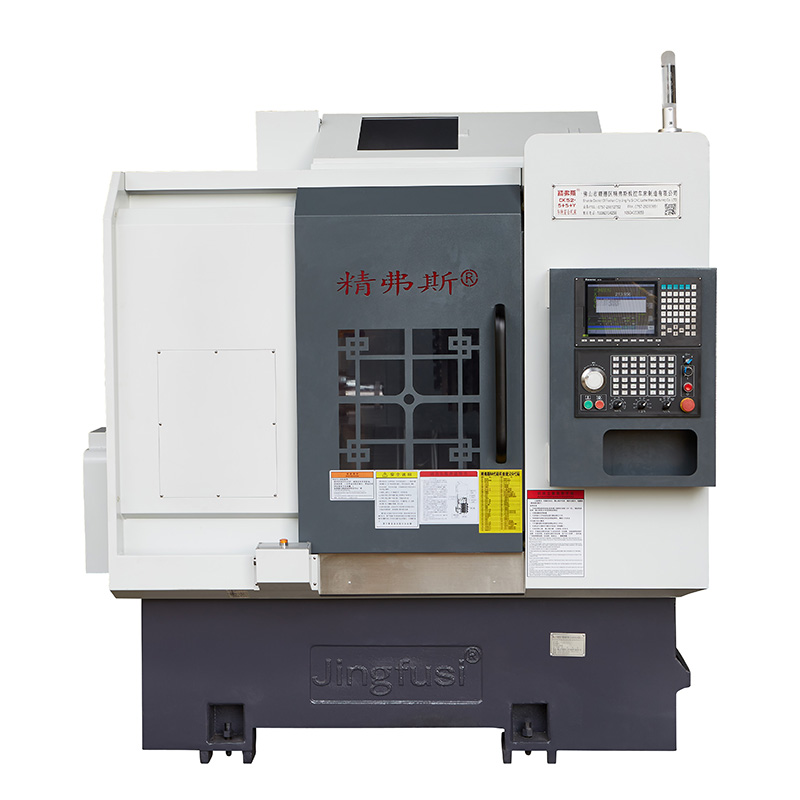

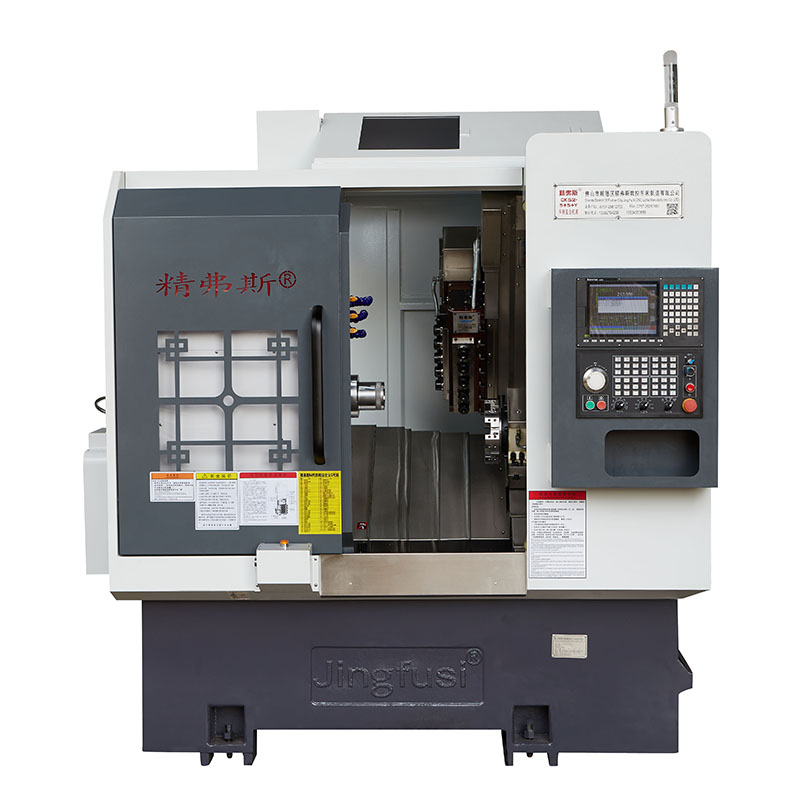

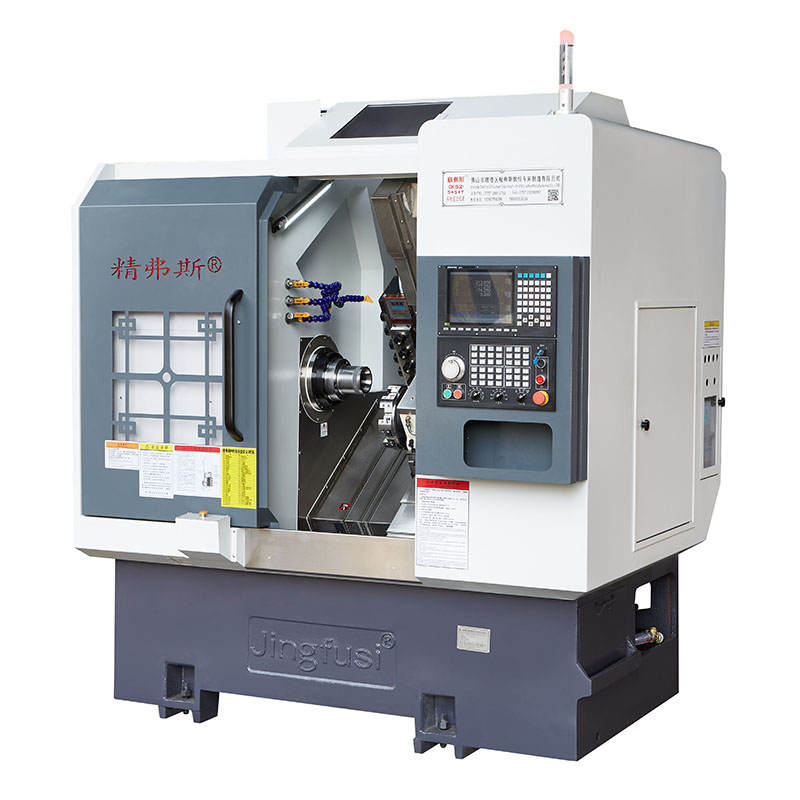

ставка | содржина | единица | CK46-5+5+Y | CK52-5+5+Y |
Обем на обработка | Замавнете се над креветот | мм | Ø 500 | |
Максимална должина на надворешниот круг на вртење | мм | 320 | ||
Максимален дијаметар на шипката |
мм | Ø 45 | Ø 51 ~ 55 | |
главна оска | Максимална брзина на вретеното | вртежи во минута | 6000 (поставено на 4000) | 4500 (поставено на 3500) |
Тип на глава на вретеното |
|
А2-5 | А2-6 | |
Дијаметар низ дупката на вретеното | мм | Ø 56 | Ø 66 | |
се хранат | Максимален удар на оската X/Z/Y | мм | 800/470/310 | |
Максимално брзо движење на оската X/Z/Y | m/min | 24 (Поставка 18)/24 (Поставка 18)/15 (Поставка 8) | ||
Завртка на оската X/Z/Y | мм | 32/32/25 | ||
X/Z/Y шина на оската | мм | 35/35/25 | ||
Кула со ножеви | Бедем со осум станици | ЕЕЗ | 8 станици, може да бидат опремени со држачи за алат со двојни дупки, опционално со 12 станици | |
Моќна глава | Форма за држење на алат за електрична глава |
|
ER25 | |
Максимална брзина на моќната глава | вртежи во минута | 6000 (поставено на 4000), најчесто може да се користи за обработка на производи од 4000 | ||
Максимален монтажен дијаметар на дупчењето и главата за мелење | мм | Ø 16 | ||
Растојание помеѓу оската на енергетската глава и вратилото | мм | 65 | ||
електрични машини | Моќност/вртежен момент на главниот мотор | KW/Nm | 7,5 KW/47,75 NM, опционален 11KW/70,03 Nm за челични делови со капацитет на обработка од 80 и повеќе | |
Моќност/вртежен момент на моторот на оската X/Z/Y | KW/Nm | Јаскава 1,8 KW/11,5 Nm. Опционална нова генерација 2,4 KW/номинална 11,5 Nm | ||
Моќност/вртежен момент на моторот на главата на X/Z моќност | KW/Nm | 2,4 KW/11,5 NM | ||
Максимална брзина на моќниот мотор на главата | вртежи во минута | 5000 | ||
други | Уред за кочница за позиционирање на вретеното |
|
хидрауличен притисок | |
Наклон на креветот | ° | 35° | ||
Должина на плоча на масата со нож X ширина | мм | 700X290 | ||
Должина на машинскиот алат X ширина X висина | мм | 2200X1580X2000 | ||
Вкупна тежина на целата машина | КИЛОГРАМ | 3430 | ||
Вкупна моќност | kw | 13 | ||
Просечна потрошувачка на енергија | kw/h | 2 |
Точност на машината, стандард на фактор Jingfus: | ||||||||
Главен тест ставка | Шематски дијаграм | Фабрички стандард | ||||||
Радијален удар на вретеното | Откријте истекување на надворешниот конус | 0.0035 | ||||||
Позиција на повторување на X-оската | Откријте повторено позиционирање на X-оската. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање. | 0.003 | ||||||
Позиција за повторување на оската Z |
|
Откријте повторено позиционирање на оската Z. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање. | 0.003 | |||||
Позиција на повторување на Y-оската | Откријте повторено позиционирање на оската Y. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање. | 0.004 | ||||||
Позиција на повторување на оската C | Откријте го репозиционирањето на фиксната точка на оската C, забележете: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање | 20 лак секунди | ||||||
Ротациона позиција на C оската | Откријте ја точноста на случајната позиција на оската C, забележете: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топлиот мотор, а потоа проверете ги повторените поставки | 72 лак секунди | ||||||
Моќен удар за стегање на главата | Конус победи | 0.015 | ||||||
Моќен удар за стегање на главата |
|
Стегање тепање | 0.01 | |||||
Доколку клиентот сака да ја тестира ISO или VD1 точноста на оската X/Z/Y, тоа ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време на првичното прифаќање на фабриката Jingfusi. | ||||||||
