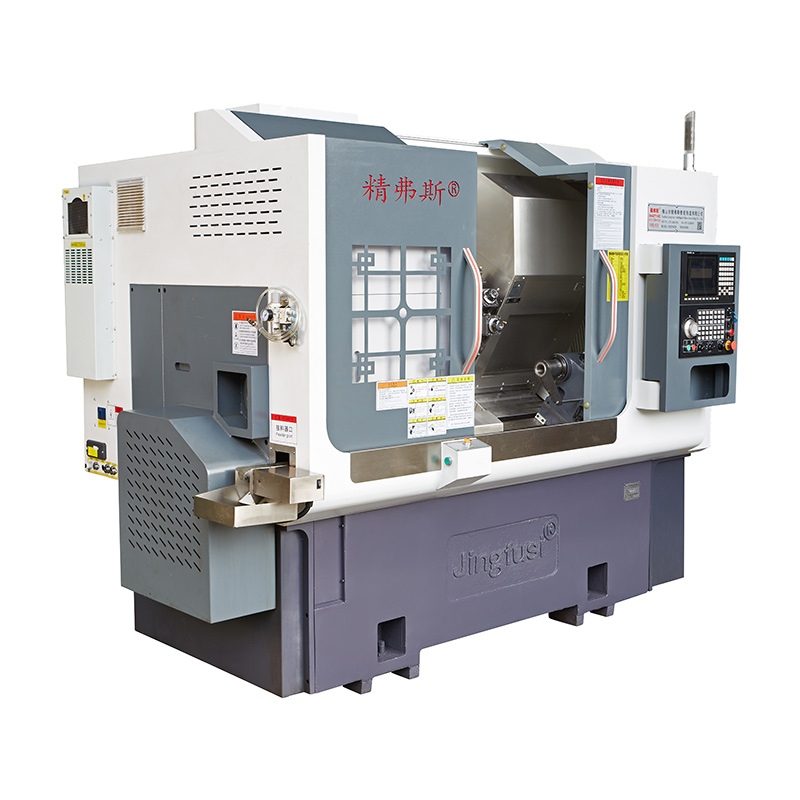

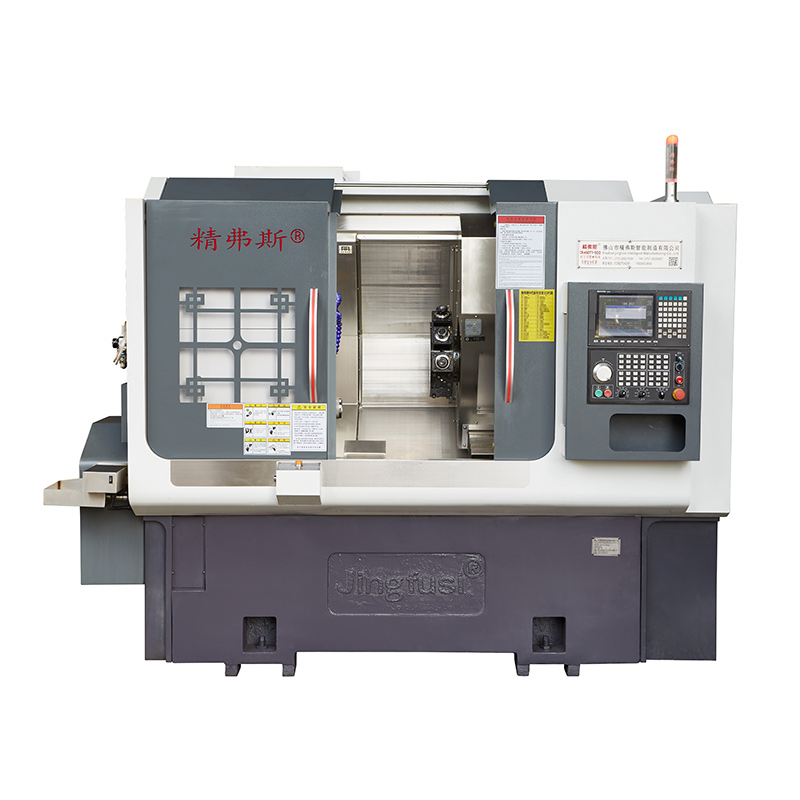

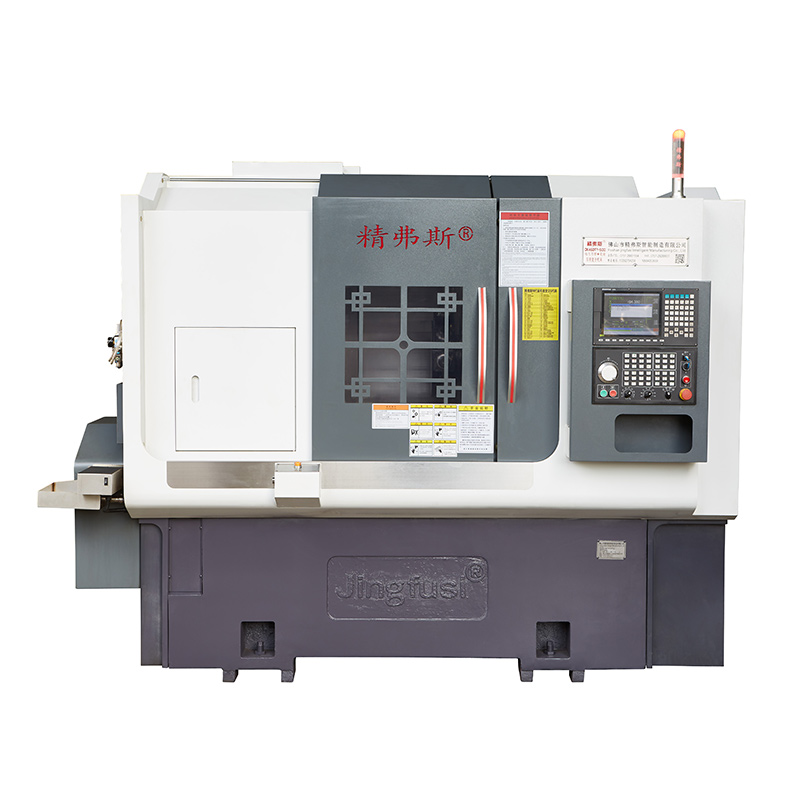

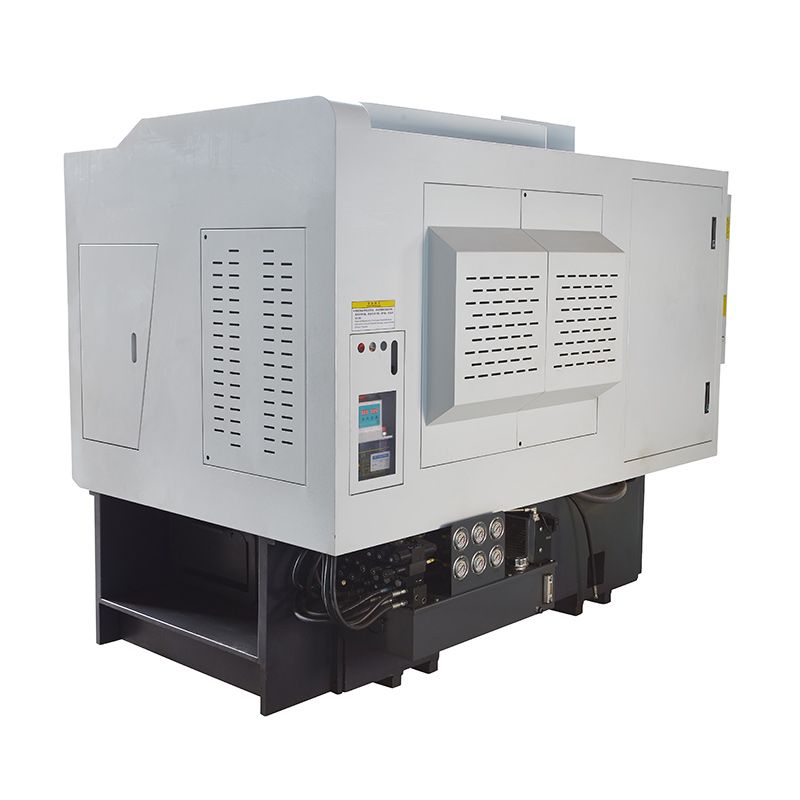

Автоматска машина за вртење и мелење на бедем

Автоматските машини за вртење на бедем и мелење обично имаат алатка бедем што може да има повеќе алатки за сечење. Бедем може автоматски да се индексира за да се избере соодветната алатка за секоја операција за обработка, да се намали времето за поставување и да се зголеми ефикасноста.

Модел:CK46DTY

Испрати барање

Опис на производот

Овие автоматски машини за вртење и мелење на бедем исто така можат да извршат операции за мелење, овозможувајќи создавање на сложени форми, карактеристики и контури со движење на алатка за сечење во различни насоки. Мелењето ги проширува можностите за обработка на машината надвор од едноставното вртење.

Дијаграм за патување со машини

Automatic Turret Turning and Milling Machine

Детали за производот

Список на параметри

ставка	Модел на струг	единица	CK52DTY	CK76DTY	CK46DTY
Опсег на обработка	Максимален дијаметар на ротација на вретеното	мм	700 фунти
	Максимално вртење на должината на надворешниот круг	мм	520
	Максимален дијаметар на шипката	мм	55 Ø	72	45 Ø
Главна оска	Максимална брзина на вретено	r/min	4200 (Поставување 3500)	3200 (поставување 2000)	6000 (Поставете 4500)
	Вретено на главата		А2 - 6	А2 -8	А2 - 5
	Вретено со дијаметар на дупката	мм	66 фунти	86 Ø	Ø 56
храна	Максимален мозочен удар x/z/y оска	мм	260/500/± 60
	90 ° глава за напојување што минува низ центарот на вретеното	мм	30
	Максимално брзо движење на оската x/z/y	М/моето	24 (поставување 16)/ 24 (поставување 16)/ 14 (Поставување 8)
	X/z/y оска завртка за завртки	мм	40
	Петката X/Z/Y Roller	мм	35/45/35
Енергетска бедем	Модел на напојување со бедем (моќна бедем)	BMT	BMT55
	Колета за напојување	Е	ER32
	Фиксна големина на држачот на алатката	мм	25x25
	ДОГОВОР ДОДЕЛЕН ДИАМЕТЕР	мм	Ø32
Електрична машинерија	Главна моторна моќност/вртежен момент	KW / nm	11kW/Оценето 72nm	15KW/Оценето 98nm	7,5 kW/оценето 47nm
	Моторна моќност на оска x/z/y оска/вртежен момент	KW / nm	Јаскава 2,9 kW /18.6nm，optional нова генерација3.1 kW /15nm
	Мотор на моќност/вртежен момент на моторна глава на бедем	KW / nm	Нова генерација 3.1 kW/15nm
	Максимална брзина на мотор на бедем	r/min	6000 (Поставување 4000), Заедничка брзина 4000
	Моторна моќност/вртежен момент на моќност	KW / nm	3.1 kW/15nm
	Мотор за менување на алатката за напојување/вртежен момент на бедем	KW / nm	Нова генерација1.0 kW /3.1nm
Опашка	Мозочен удар	мм	520
	Максимален хидрауличен мозочен удар на опашката	мм	100
	Дупка за конус на конус на врвот на иглата на опашката	МК	Мохс 5#
	Максимално растојание помеѓу врвот и чак	мм	690
Друго	Вретено за позиционирање на сопирачките уреди		Хидраулични, опционални програмибилни
	Наклон на креветот	°	30 ° или 15 °
	Должина на машинската алатка x ширина x висина	мм	2500X1680X1900
	Вкупна тежина на целата машина	Кг	5000 кг
	Вкупна моќност	KW	20
	Просечна потрошувачка на енергија	KW / H.	3

Точност на машинската алатка

Точност на машината, Стандард на факторот Jingfus ：
Главна ставка за тестирање	Шематски дијаграм	Метод на откривање	Фабрички стандард


Вретено радијален ритам		Откријте го истекувањето на надворешниот конус	0.0035


Позиција за повторување на X-оска		Откријте повторено позиционирање на х-оската. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.003


Позиција за повторна позиција Z-оска		Откријте повторено позиционирање на оската z. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.003


Позиција за повторна позиција Y-оска		Откријте повторено позиционирање на оската Y. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.004


Позиција на повторна позиција на оска		Откријте го репозиционирањето на фиксната точка C-оска, белешка: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топол мотор, а потоа откријте го повтореното позиционирање	20 лак секунди


C Позиција на оската ротирачка		Откријте ја точноста на случајната позиција на C-оската, белешка: прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и топол мотор, а потоа проверете ги повторените поставки	72 лак секунди


Тепање на стегање на главата за напојување		Конус победи	0.015

Тепање на стегање на главата за напојување		Затегнување на тепање	0.01

Ако клиентот сака да ја тестира точноста ISO или VD1 на оската x/z/y, тој ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време од првичното прифаќање на фабриката Jingfusi.
