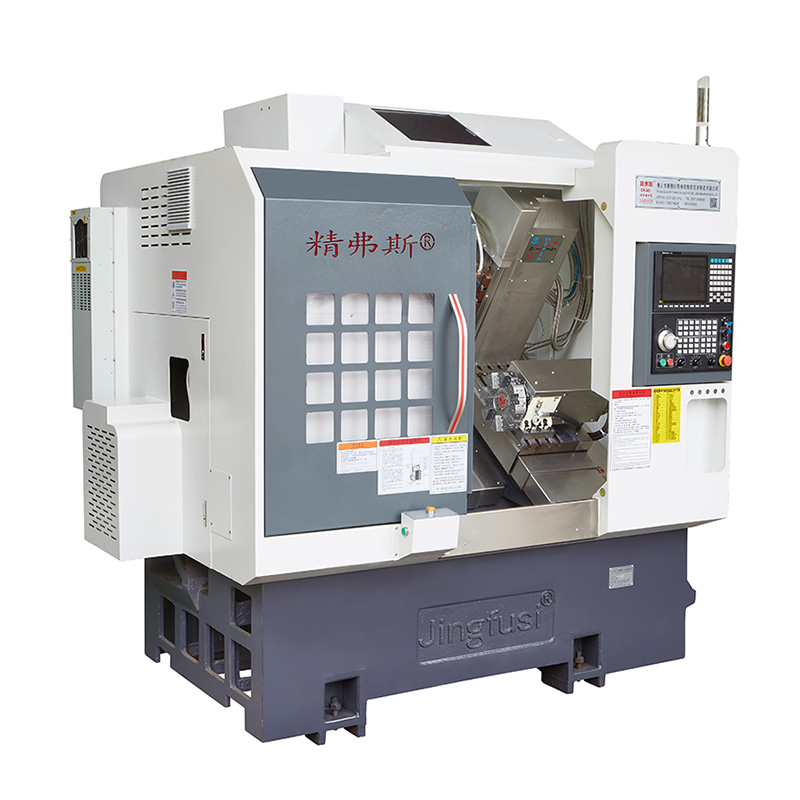

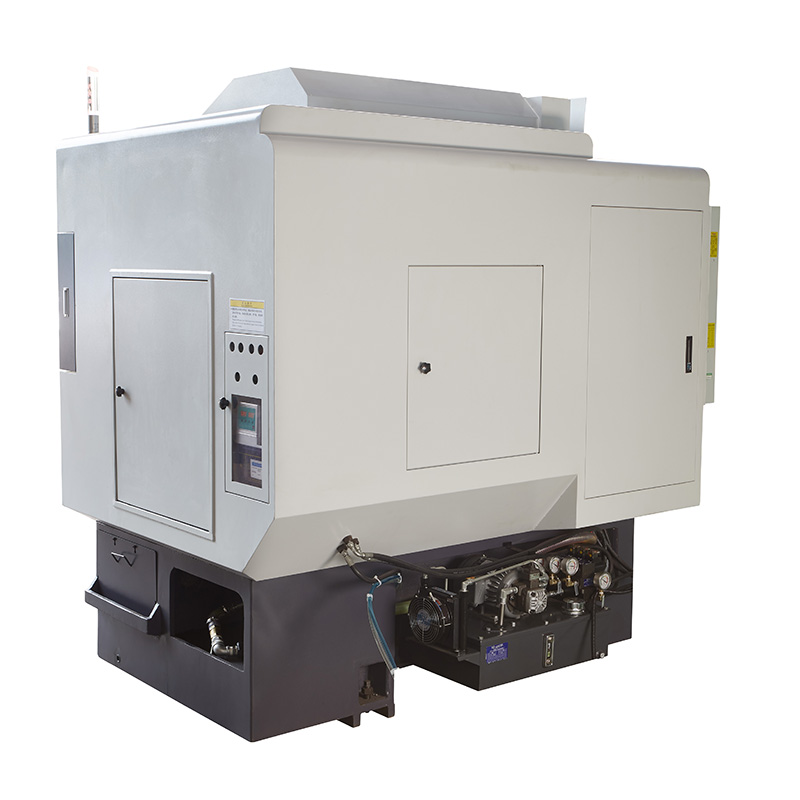

Високо-ефикасна CNC машина за вртење и глодање

Високо-ефикасниот CNC машина за вртење и глодање Jingfusi® се одликува со робусна, тешка конструкција и напредно софтверско програмирање за да се обезбеди прецизност и точност при секоја задача. Без разлика дали треба да дупчите дупки, да исечете сложени форми или да постигнете завршница како огледало на вашето работно парче, нашата машина е на висина на задачата.

Модел:CK52-5+5+Y

Испрати барање

Опис на производот

Апликации

Една од клучните придобивки на нашата високо-ефикасна CNC машина за вртење и глодање Jingfusi® е нејзината разновидност. Со голем број на достапни опции за алат, нашата машина може да врши различни операции на вртење, глодање и дупчење, што го прави совршен избор за производство во мал обем или за производствени проекти од поголем обем.

Кориснички интерфејс

Не дозволувајте неговите напредни способности да ве заплашат. Нашата високо-ефикасна CNC машина за вртење и глодање може да се пофали со интуитивен кориснички интерфејс што им го олеснува работењето на професионалци од сите нивоа на искуство. Со интерактивен дисплеј на допир и софтвер лесен за користење, можете да програмирате и да ги извршувате дури и најсложените задачи со сигурност.

Ефикасен работен тек

Во срцето на дизајнот на нашата машина е акцентот на ефикасноста. Машината може да се програмира да извршува повеќе задачи во еден циклус, намалувајќи го времето на производство и зголемувајќи ја пропусната моќ. Дополнително, нашата машина има вретено со голема брзина што овозможува поголеми брзини на сечење, со што дополнително ја подобрува продуктивноста.

Цврста издржливост

Ние разбираме дека доверливоста е врвен приоритет за нашите клиенти. Затоа ја конструиравме нашата високо-ефикасна CNC машина за вртење и глодање со цврсти, издржливи материјали што можат да издржат на тешка употреба. Плус, редовното одржување и одржување се едноставни, што го олеснува одржувањето на вашата машина во врвна работна состојба во наредните години.

Како заклучок, нашата високо-ефикасна CNC машина за вртење и глодање Jingfusi® е моќна и разновидна алатка која може да помогне да ги автоматизирате вашите производни процеси и да ја подобри ефикасноста. Без разлика дали произведувате големи погони или сопствени, единствени делови, нашата машина може да ви помогне лесно да постигнете резултати со одличен квалитет. Контактирајте со нас денес за да организираме демо и самите да уверите што нашиот производ може да направи за вас.

Дијаграм за патување со машина

Детали за производот

Листа на параметри

ставка	содржина	единица	CK46-5+5+Y	CK52-5+5+Y
Обем на обработка	Замавнете се над креветот	мм	Ø 500
	Максимална должина на надворешниот круг на вртење	мм	320
	Максимален дијаметар на шипката	мм	Ø 45	Ø 51 ~ 55
главна оска	Максимална брзина на вретеното	вртежи во минута	6000 (поставено на 4000)	4500 (поставено на 3500)
	Тип на глава на вретеното		А2-5	А2-6
	Дијаметар низ дупката на вретеното	мм	Ø 56	Ø 66
се хранат	Максимален удар на оската X/Z/Y	мм	800/470/310
	Максимално брзо движење на оската X/Z/Y	m/min	24 (Поставка 18)/24 (Поставка 18)/15 (Поставка 8)
	Завртка на оската X/Z/Y	мм	32/32/25
	X/Z/Y шина на оската	мм	35/35/25
Кула со ножеви	Бедем со осум станици	ЕЕЗ	8 станици, може да бидат опремени со држачи за алат со двојни дупки, опционално со 12 станици
Моќна глава	Форма за држење на алат за електрична глава		ER25
	Максимална брзина на моќната глава	вртежи во минута	6000 (поставено на 4000), најчесто може да се користи за обработка на производи од 4000
	Максимален монтажен дијаметар на дупчењето и главата за мелење	мм	Ø 16
	Растојание помеѓу оската на енергетската глава и вратилото	мм	65
електрични машини	Моќност/вртежен момент на главниот мотор	KW/Nm	7,5 KW/47,75 NM, опционален 11KW/70,03 Nm за челични делови со капацитет на обработка од 80 и повеќе
	Моќност/вртежен момент на моторот на оската X/Z/Y	KW/Nm	Јаскава 1,8 KW/11,5 Nm. Опционална нова генерација 2,4 KW/номинална 11,5 Nm
	Моќност/вртежен момент на моторот на X/Z напојната глава	KW/Nm	2,4 KW/11,5 NM
	Максимална брзина на моќниот мотор на главата	вртежи во минута	5000
други	Уред за кочница за позиционирање на вретеното		хидрауличен притисок
	Наклон на креветот	°	35°
	Должина на плоча на масата со нож X ширина	мм	700x290
	Должина на машинскиот алат X ширина X висина	мм	2200X1580X2000
	Вкупна тежина на целата машина	КИЛОГРАМ	3430
	Вкупна моќност	kw	13
	Просечна потрошувачка на енергија	kw/h	2

Точност на машинскиот алат

Точност на машината, стандард на фактор Jingfus:
Главен тест ставка	Шематски дијаграм	Фабрички стандард


Радијален удар на вретеното		Откријте истекување на надворешниот конус	0.0035


Позиција на повторување на X-оската		Откријте повторено позиционирање на X-оската. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање.	0.003


Позиција за повторување на оската Z		Откријте повторено позиционирање на оската Z. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање.	0.003


Позиција на повторување на Y-оската		Откријте повторено позиционирање на оската Y. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање.	0.004


Позиција на повторување на оската C		Откријте го репозиционирањето на фиксната точка на оската C, забележете: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање	20 лак секунди


Ротациона позиција на C оската		Откријте ја точноста на случајната позиција на оската C, забележете: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топлиот мотор, а потоа проверете ги повторените поставки	72 лак секунди


Моќен удар за стегање на главата		Конус победи	0.015

Моќен удар за стегање на главата		Стегање тепање	0.01

Доколку клиентот сака да ја тестира ISO или VD1 точноста на оската X/Z/Y, тоа ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време на првичното прифаќање на фабриката Jingfusi.
