Прецизноста е клучна кога станува збор за вртење и мелење, а нашата машина ви ја дава точноста. Со силна и издржлива конструкција, оваа машина има можности да се справи со прецизни работни места за обработка, со висококвалитетен излез.
Дизајнот на бедем Jingfusi® на оваа машина овозможува брзи и лесни промени во алатката, што го прави совршен за различни работни места за обработка. Со моќно вретено за мелење и функција за вртење, ќе имате можност да создадете сложени делови, брзо и прецизно.
Нашата машина за вртење и мелење со висока прецизност и мелење е дизајнирана да го поедностави процесот на машинска обработка и да ја зголеми ефикасноста. Обезбедува разноврсност за справување со најразлични задачи и апликации, со голема брзина обработка и мултифункционалност.
Не само што нашата машина е прецизна, туку е изградена и да трае. Со трајна и цврста рамка, оваа машина може да управува со широк спектар на материјали и апликации, обезбедувајќи оптимална продуктивност и владеење.
Покрај тоа, интуитивниот интерфејс на оваа машина го олеснува употребата, дури и за оние што се нови за машинска обработка. Контролите се дизајнирани за пријателство со корисници, овозможувајќи ви лесно да ја програмирате и извршите работата за машинска обработка.
Нашата машина за вртење и мелење со висока прецизност ги надминува очекувањата во однос на издржливоста, ефикасноста и прецизноста. Со своите моќни можности, цврста конструкција и лесен за употреба интерфејс, тоа е идеално решение за вашите прецизни потреби за вртење и мелење.
Дијаграм за патување со машини Jingfusi®

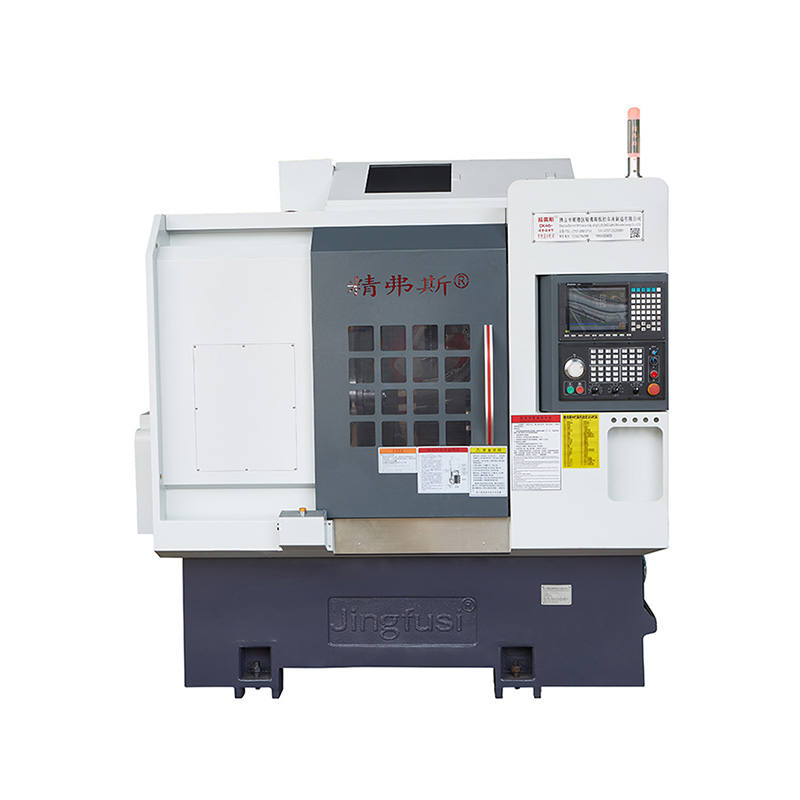

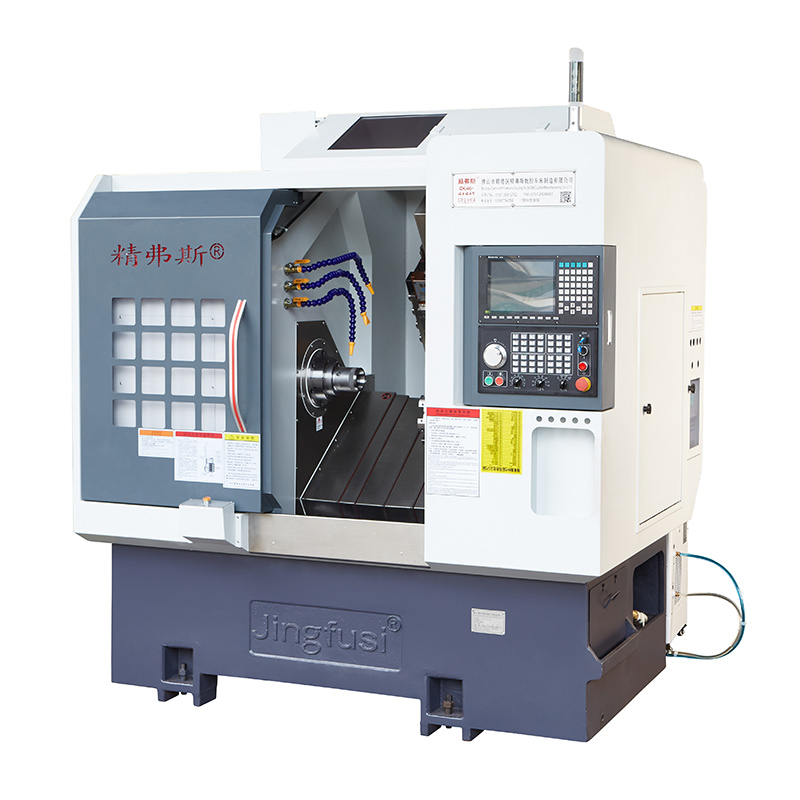

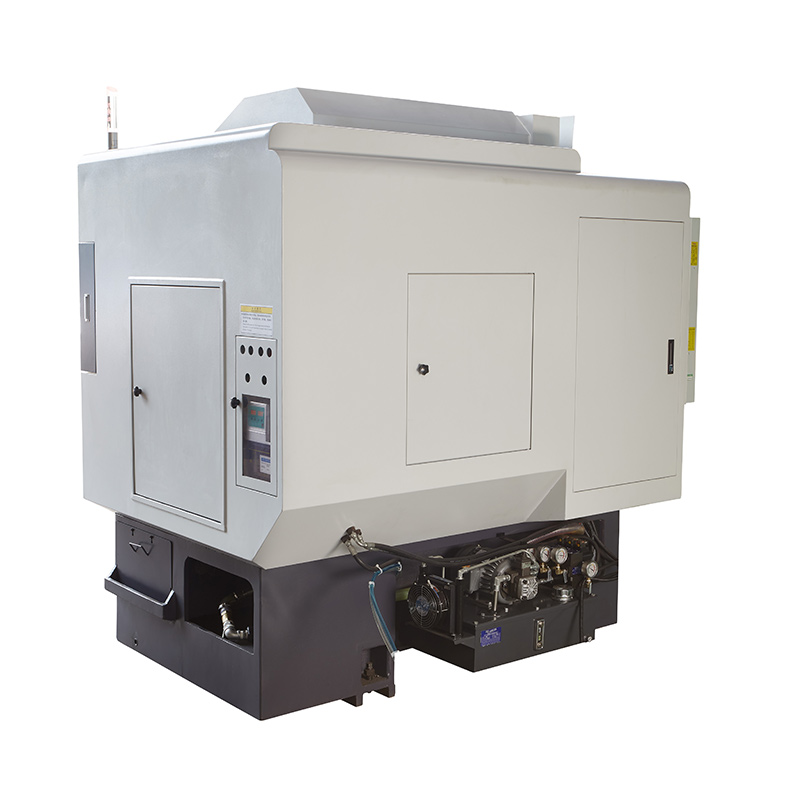

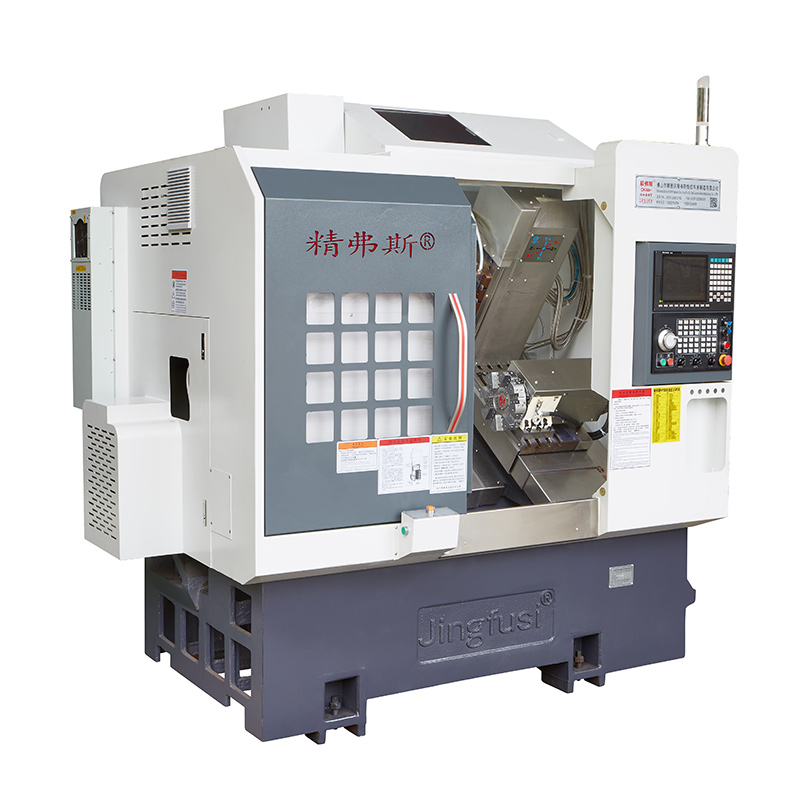

Детали за производот
Список на параметри



				| ставка |
				Модел на струг |
				единица |
				CK52DTY |
				CK76DTY |
				CK46DTY |


				| Опсег на обработка |
				Максимален дијаметар на ротација на вретеното |
				мм |
				700 фунти |


				| Максимално вртење на должината на надворешниот круг |
				мм |

					520
				 |


				| Максимален дијаметар на шипката |
				мм |
				55 Ø |
				72 |
				45 Ø |


				| Главна оска |
				Максимална брзина на вретено |
				r/min |
				4200 (Поставување 3500) |
				3200 (поставување 2000) |
				6000 (Поставете 4500) |


				| Вретено на главата |


				 |
				А2 - 6 |
				А2 -8 |
				А2 - 5 |


				| Вретено со дијаметар на дупката |
				мм |
				66 фунти |
				86 Ø |
				Ø 56 |


				| храна |
				Максимален мозочен удар x/z/y оска |
				мм |
				260/500/± 60 |


				| 90 ° глава за напојување што минува низ центарот на вретеното |
				мм |

					30
				 |


				| Максимално брзо движење на оската x/z/y |
				М/моето |
				24 (поставување 16)/ 24 (поставување 16)/ 14 (Поставување 8) |


				| X/z/y оска завртка за завртки |
				мм |

					40
				 |


				| Петката X/Z/Y Roller |
				мм |
				35/45/35 |


				Енергетска бедем
				 |
				Модел на напојување со бедем (моќна бедем) |
				BMT |
				BMT55 |


				| Колета за напојување |
				Е |
				ER32 |


				| Фиксна големина на држачот на алатката |
				мм |
				25x25 |


				| ДОГОВОР ДОДЕЛЕН ДИАМЕТЕР |
				мм |
				Ø32 |


				| Електрична машинерија |
				Главна моторна моќност/вртежен момент |
				KW / nm |
				11kW/Оценето 72nm |
				15KW/Оценето 98nm |
				7,5 kW/оценето 47nm |


				| Моторна моќност на оска x/z/y оска/вртежен момент |
				KW / nm |
				Јаскава 2,9 kW /18.6nm,optional нова генерација3.1 kW /15nm |


				| Мотор на моќност/вртежен момент на моторна глава на бедем |
				KW / nm |
				Нова генерација 3.1 kW/15nm |


				| Максимална брзина на мотор на бедем |
				r/min |
				6000 (Поставување 4000), Заедничка брзина 4000 |


				| Моторна моќност/вртежен момент на моќност |
				KW / nm |
				3.1 kW/15nm |


				| Мотор за менување на алатката за напојување/вртежен момент на бедем |
				KW / nm |
				Нова генерација1.0 kW /3.1nm |


				| Опашка |
				Мозочен удар |
				мм |

					520
				 |


				Максимален хидрауличен мозочен удар на опашката
				 |
				мм |

					100
				 |


				| Дупка за конус на конус на врвот на иглата на опашката |
				МК |
				Мохс 5# |


				| Максимално растојание помеѓу врвот и чак |
				мм |

					690
				 |


				| Друго |
				Вретено за позиционирање на сопирачките уреди |


				 |
				Хидраулични, опционални програмибилни |


				| Наклон на креветот |

					°
				 |
				30 ° или 15 ° |


				| Должина на машинската алатка x ширина x висина |
				мм |
				2500X1680X1900 |


				| Вкупна тежина на целата машина |
				Кг |
				    5000 кг |


				| Вкупна моќност |
				KW |

					20
				 |


				| Просечна потрошувачка на енергија |
				KW / H. |

					3
				 |




Точност на машинската алатка



				| Точност на машината, Стандард на факторот Jingfus : |


				| Главна ставка за тестирање |
				Шематски дијаграм |
				Метод на откривање
				 |
				Фабрички стандард
				 |






				| Вретено радијален ритам |


				 |
				Откријте го истекувањето на надворешниот конус |

					0.0035
				 |






				| Позиција за повторување на X-оска |


				 |
				Откријте повторено позиционирање на х-оската. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање. |

					0.003
				 |






				| Позиција за повторна позиција Z-оска |


				 |
				Откријте повторено позиционирање на оската z. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање. |

					0.003
				 |






				| Позиција за повторна позиција Y-оска |


				 |
				Откријте повторено позиционирање на оската Y. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање. |

					0.004
				 |






				| Позиција на повторна позиција на оска |


				 |
				Откријте го репозиционирањето на фиксната точка C-оска, белешка: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топол мотор, а потоа откријте го повтореното позиционирање |
				20 лак секунди |






				| C Позиција на оската ротирачка |


				 |
				Откријте ја точноста на случајната позиција на C-оската, белешка: прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и топол мотор, а потоа проверете ги повторените поставки |
				72 лак секунди |






				| Тепање на стегање на главата за напојување |


				 |
				Конус победи |

					0.015
				 |




				| Тепање на стегање на главата за напојување |


				 |
				Затегнување на тепање |

					0.01
				 |




				| Ако клиентот сака да ја тестира точноста ISO или VD1 на оската x/z/y, тој ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време од првичното прифаќање на фабриката Jingfusi. |
