Свртување на композитната машина за мелење
  • Свртување на композитната машина за мелење Свртување на композитната машина за мелење

Свртување на композитната машина за мелење

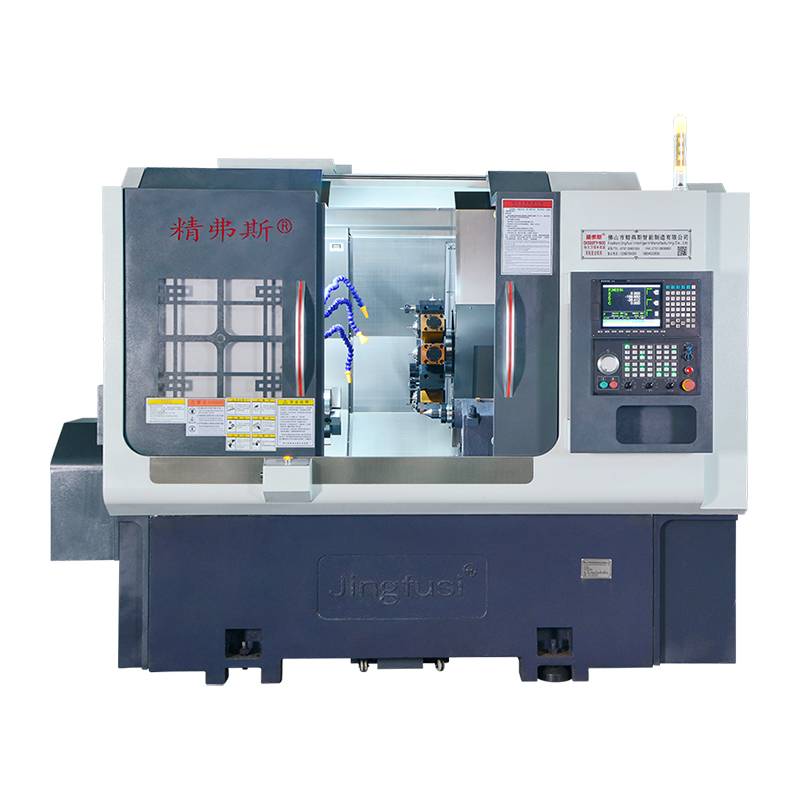

Композитната машина за вртење со висок квалитет на Jingfusi, вклучува флексибилен вретено кој држи помошни механизам во својот дизајн, подобрувајќи ја ригидноста за време на обработката на дел. Системот за промена на директната алатка ја елиминира потребата за сложени програми за промена на алатката и го намалува времето за промена на алатката, што резултира во ефикасна обработка и заштеда на трошоците за корисниците. Овој иновативен дизајн не само што ја подобрува целокупната стабилност на машината за време на работењето, туку го насочува и процесот на промена на алатката, со што работниот тек на машинската обработка е поефикасен и економски поволно за корисниците.
Модел:CK52DTY

Испрати барање

Опис на производот

Композитната машина за мелење на мелење од добавувачите на Jingfusis, бескрајно вклучува вртење, мелење, дупчење, здодевно, прислушување и разни други функции во еден, разноврсен уред. Способни за извршување на мелење на крај и странична, дупчење, прислушување и композитна обработка, оваа машина е особено добро прилагодена за сложени форми и барани прецизни спецификации. Се одликува со ракување со сеопфатните потреби за обработка на ротационите делови со завршување на сите или повеќето од потребните операции во едно стегање. Ова не само што обезбедува исклучителна точност, туку и ја подобрува ефикасноста, на крајот доведува до намалување на трошоците во процесот на машинска обработка.


Клучни карактеристики на вртење на композитна машина за мелење на струг:


1. Добро дизајниран аранжман со изобилство внатрешен простор.


2. Вклучување на структура со висока прецизност, самостојна вретена и брз хидрауличен ротирачки систем, обезбедувајќи врвни перформанси.


3.Гоарантирајќи ги можностите за голема брзина на машинската алатка.


4. Прекинување на прекините на моќноста од предизвикување неточности во вредноста на серво моторот.


Дијаграм за патување со машини

Turning Milling Composite Lathe Machine

Детали за производот

Turning Milling Composite Lathe Machine

Список на параметри

ставка Модел на струг единица CK52DTY CK76DTY CK46DTY
Опсег на обработка Максимален дијаметар на ротација на вретеното мм 700 фунти
Максимално вртење на должината на надворешниот круг мм 520
Максимален дијаметар на шипката мм 55 Ø 72 45 Ø
Главна оска Максимална брзина на вретено r/min 4200 (Поставување 3500) 3200 (поставување 2000) 6000 (Поставете 4500)
Вретено на главата
А2 - 6 А2 -8 А2 - 5
Вретено со дијаметар на дупката мм 66 фунти 86 Ø Ø 56
храна Максимален мозочен удар x/z/y оска мм 260/500/± 60
90 ° глава за напојување што минува низ центарот на вретеното мм 30
Максимално брзо движење на оската x/z/y М/моето 24 (поставување 16)/ 24 (поставување 16)/ 14 (Поставување 8)
X/z/y оска завртка за завртки мм 40
Петката X/Z/Y Roller мм 35/45/35
Енергетска бедем
Модел на напојување со бедем (моќна бедем) BMT BMT55
Колета за напојување Е ER32
Фиксна големина на држачот на алатката мм 25x25
ДОГОВОР ДОДЕЛЕН ДИАМЕТЕР мм Ø32
Електрична машинерија Главна моторна моќност/вртежен момент KW / nm 11kW/Оценето 72nm 15KW/Оценето 98nm 7,5 kW/оценето 47nm
Моторна моќност на оска x/z/y оска/вртежен момент KW / nm Јаскава 2,9 kW /18.6nm,optional нова генерација3.1 kW /15nm
Мотор на моќност/вртежен момент на моторна глава на бедем KW / nm Нова генерација 3.1 kW/15nm
Максимална брзина на мотор на бедем r/min 6000 (Поставување 4000), Заедничка брзина 4000
Моторна моќност/вртежен момент на моќност KW / nm 3.1 kW/15nm
Мотор за менување на алатката за напојување/вртежен момент на бедем KW / nm Нова генерација1.0 kW /3.1nm
Опашка Мозочен удар мм 520
Максимален хидрауличен мозочен удар на опашката
мм 100
Дупка за конус на конус на врвот на иглата на опашката МК Мохс 5#
Максимално растојание помеѓу врвот и чак мм 690
Друго Вретено за позиционирање на сопирачките уреди
Хидраулични, опционални програмибилни
Наклон на креветот ° 30 ° или 15 °
Должина на машинската алатка x ширина x висина мм 2500X1680X1900
Вкупна тежина на целата машина Кг 5000 кг
Вкупна моќност KW 20
Просечна потрошувачка на енергија KW / H. 3
