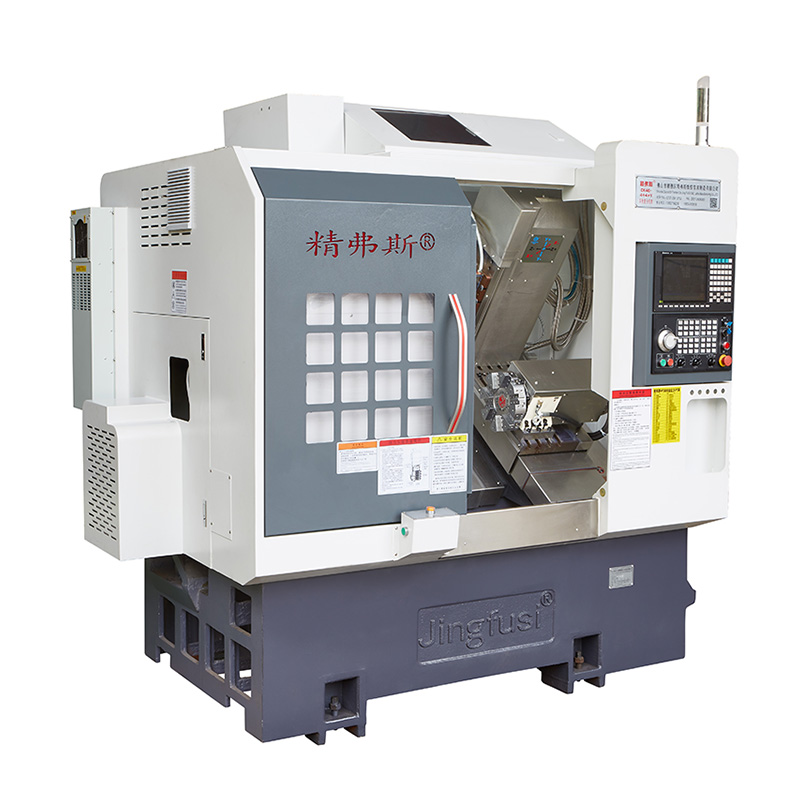

Машина за обработка на мелница

Машината за машинска обработка Jingfusi® е особено погодна за масовно производство на делови со комплексни форми, како што се микро компоненти, микро шахти, електронски конектори, чаши, часовници и разни додатоци за хардвер.

Модел:CK52-5+5+Y

Испрати барање

Опис на производот

Машината за обработка на мелница има карактеристики на висока прецизност и висока ефикасност. Може да се префрли помеѓу глава за вода и без водич, да изврши соодветна обработка според должината на работното парче и има разумна структура. Сите три оски користат линеарни водичи за тркалање, кои имаат добра отпорност на абење и голема прецизност. , управувано од серво мотор, линеарната структура на редот на алатките има карактеристики на брза промена на алатките, системот за ЦПУ има целосни функции и е лесен за контрола. Обработката со помалку ракави за водач не бара материјали за мелење и може да обработува шипки со голема брзина и голема прецизност, а минималниот преостанат материјал е само 30мм. Уред на опционална обработка на странични страни може да реализира процеси на дупчење и мелење.

Дијаграм за патување со машини

Детали за производот

Список на параметри

ставка	содржина	единица	CK46-5+5+y	CK52-5+5+y
Опсег на обработка	Замав над креветот	мм	500 фунти
	Максимално вртење на должината на надворешниот круг	мм	320
	Максимален дијаметар на шипката	мм	45 Ø	51 55 ~ 55
Главна оска	Максимална брзина на вретено	r/min	6000 (поставено на 4000)	4500 (поставено на 3500)
	Вретено на главата		А2-5	А2-6
	Вретено со дијаметар на дупката	мм	Ø 56	66 фунти
храна	Максимален мозочен удар x/z/y оска	мм	800/470/310
	Максимално брзо движење на оската x/z/y	М/моето	24 (Поставување 18)/24 (Поставување 18)/15 (Поставување 8)
	X/z/y оска завртка за завртки	мм	32/32/25
	X/z/y оска железница	мм	35/35/25
Кула за ножеви	Осум станици бедем	Компјутери	8 станици, можат да бидат опремени со држачи за алатки со двојна дупка, по избор со 12 станици
Глава на моќност	Форма за одржување на алатката за напојување		ER25
	Максимална брзина на главата на електрична енергија	r/min	6000 (поставени на 4000), најчесто може да се користи за обработка на производи од 4000
	Максимална инсталација за дупчење и дијаметар на главата за мелење	мм	16 Ø
	Растојание помеѓу вратилото на главата и вратилото на напојувањето	мм	65
Електрична машинерија	Главна моторна моќност/вртежен момент	KW / nm	7,5 kW/47,75nm, по избор 11kW/70.03nm за челични делови со капацитет за обработка од 80 и повеќе
	Моторна моќност на оска x/z/y оска/вртежен момент	KW / nm	Јаскава 1,8kW/11.5nm. Факултативна нова генерација 2,4 kW/номинална 11,5nm
	X/z Моторна моќност на главата/вртежен момент	KW / nm	2,4 kW/11,5nm
	Максимална брзина на моторот на главата на напојувањето	r/min	5000
Друго	Вретено за позиционирање на сопирачките уреди		хидрауличен притисок
	Наклон на креветот	°	35 °
	Табела за ножеви должина на плочата x ширина	мм	700x290
	Должина на машинската алатка x ширина x висина	мм	2200x1580x2000
	Вкупна тежина на целата машина	Кг	3430
	Вкупна моќност	KW	13
	Просечна потрошувачка на енергија	KW / H.	2

Точност на машинската алатка

Точност на машината, Стандард на факторот Jingfus ：
Главна ставка за тестирање	Шематски дијаграм	Фабрички стандард


Вретено радијален ритам		Откријте го истекувањето на надворешниот конус	0.0035


Позиција за повторување на X-оска		Откријте повторено позиционирање на х-оската. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.003


Позиција за повторна позиција Z-оска		Откријте повторено позиционирање на оската z. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.003


Позиција за повторна позиција Y-оска		Откријте повторено позиционирање на оската Y. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.004


Позиција на повторна позиција на оска		Откријте го репозиционирањето на фиксната точка C-оска, белешка: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топол мотор, а потоа откријте го повтореното позиционирање	20 лак секунди


C Позиција на оската ротирачка		Откријте ја точноста на случајната позиција на C-оската, белешка: прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и топол мотор, а потоа проверете ги повторените поставки	72 лак секунди


Тепање на стегање на главата за напојување		Конус победи	0.015

Тепање на стегање на главата за напојување		Затегнување на тепање	0.01

Ако клиентот сака да ја тестира точноста ISO или VD1 на оската x/z/y, тој ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време од првичното прифаќање на фабриката Jingfusi.
