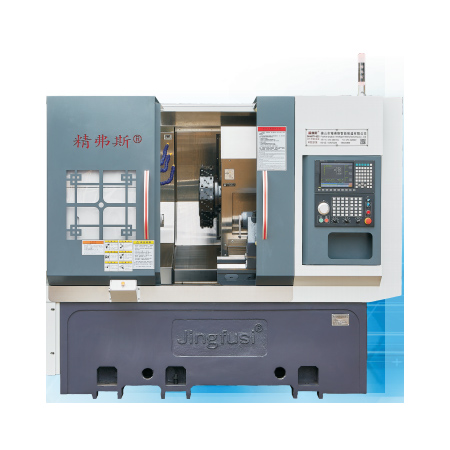

Комбинирана машина за вртење и глодање со моќност
Комбинирана машина за вртење и глодање со моќност
Во нашиот капацитет како професионални производители, Jingfusi® се гордее што ја претставува нашата Комбинирана машина за вртење и глодање со моќна бедем. Посветени сме на испорака на врвна услуга по продажбата и обезбедување навремена испорака на производите. За да го одржиме доследниот квалитет на нашите машински алати, ние се придржуваме до стандардизиран пристап и во конструкцијата на каросеријата на машината и во склопувањето на конфигурацијата. Ова подразбира употреба на еднообразни додатоци (вклучувајќи ја заменливата глава за напојување на држачот за сечење и куполата за алат на плочата на креветот) за да се обезбеди стабилност и доверливост. Нашата машина е дизајнирана со директна и практична структура, приспособена на апликации од реалниот свет и дизајнирана за работа погодна за корисниците.
Модел:CK52DTY
Испрати барање
Опис на производот
Како професионален производител, ние Jingfusi® би сакале да ви обезбедиме Комбинирана машина за вртење и глодање со моќен бедем.
Детали за производот
Листа на параметри
| ставка | Модел на струг | единица | CK46DTY | CK52DTY |
| Обем на обработка | Максимален дијаметар на ротација на вретеното | мм | Ø 600 | |
| Максимална должина на надворешниот круг на вртење | мм | 300 | ||
| Максимален дијаметар на шипката | мм | Ø 45 | Ø 55 | |
| главна оска | Максимална брзина на вретеното | вртежи во минута | 6000 (поставување 4500) | 4200 (поставување 3500) |
| Тип на глава на вретеното |
|
А2-5 | А2-6 | |
| Дијаметар низ дупката на вретеното | мм | Ø 56 | Ø 66 | |
| се хранат | Максимален удар на оската X/Z/Y | мм | 800/400/±60 | |
| Моќна глава од 90 ° што минува низ центарот на вретеното | мм | 60 | ||
| Максимално брзо движење на оската X/Z/Y | m/min | 24 (поставување 18) / 24 (поставување 18) /15 (поставување 12) | ||
| Завртка на оската X/Z/Y | мм | 32/32/32 | ||
| Пруга со ролери на оската X/Z/Y | мм | 35/35/35 | ||
| Моќен бедем |
Модел на моќен бедем (моќен бедем) | BMT | BMT45, Изборен BMT55 | |
| Енергетска чепкалка | Е | ER25 | ||
| Фиксна големина на држачот за алат | мм | 25x25 | ||
| Дијаметар на стеблото на држачот на дупката | мм | Ø25 | ||
| Тајлсток | Моќност/вртежен момент на главниот мотор | KW/Nm | 7,5 KW/оценети 47 Nm | 11KW/номинална 72Nm |
| Моќност/вртежен момент на моторот на оската X/Z/Y | KW/Nm | yaskawa 1,8KW/11,5N. Опционална нова генерација 2,4 KW/номинална 11,5 Nm | ||
| Максимална брзина на моторот со моќност од куполата | вртежи во минута | 80000° (глава за напојување ≤7000 промена, 90 °напојување ≤6000 промена) | ||
| Моќност/вртежен момент на моторот на главата за напојување | KW/Nm | 8,5 KW / номинална 16,5 Nm | ||
| Моќност/вртежен момент на моторот за менување алат од купола | KW/Nm | Нова генерација 1,0 KW / 3,1 NM | ||
| други | Уред за кочница за позиционирање на вретеното |
|
хидрауличен притисок | |
| Наклон на креветот | ° | 35° | ||
| Должина на машинскиот алат X ширина X висина | мм | 2200X1500X1900 | ||
| Вкупна тежина на целата машина | КИЛОГРАМ | 3900 кг | ||
| Вкупна моќност | kw | 15 | ||
| Просечна потрошувачка на енергија | kw/h | 3 | ||
Точност на машинскиот алат
| Точност на машината, стандард на фактор Jingfus: | ||||||||
| Главен тест ставка | Шематски дијаграм | Фабрички стандард | ||||||
| Радијален удар на вретеното |
|
Откријте истекување на надворешниот конус | 0.0035 | |||||
| Позиција на повторување на X-оската |
|
Откријте повторено позиционирање на X-оската. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање. | 0.003 | |||||
| Позиција за повторување на оската Z |
 |
Откријте повторено позиционирање на оската Z. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање. | 0.003 | |||||
| Позиција на повторување на Y-оската |
|
Откријте повторено позиционирање на оската Y. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање. | 0.004 | |||||
| Позиција на повторување на оската C |
|
Откријте го репозиционирањето на фиксната точка на оската C, забележете: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање | 20 лак секунди | |||||
| Ротациона позиција на C оската |
|
Откријте ја точноста на случајната позиција на оската C, забележете: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топлиот мотор, а потоа проверете ги повторените поставки | 72 лак секунди | |||||
| Моќен удар за стегање на главата |
|
Конус победи | 0.015 | |||||
| Моќен удар за стегање на главата |
 |
Стегање тепање | 0.01 | |||||
| Доколку клиентот сака да ја тестира ISO или VD1 точноста на оската X/Z/Y, тоа ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време на првичното прифаќање на фабриката Jingfusi. | ||||||||
