Алатка за сложена машина за вртење и мелење

Може да бидете сигурни да купите алатка за сложени машини за вртење и мелење од нашата фабрика и ние ќе ви понудиме најдобра услуга по продажба и навремена испорака. Нашата фабрика одбива да прифати која било друга конфигурација со низок степен на клиентот што е затоа што различната конфигурација е незгодна за правење стандарди за квалитетна инспекција. влијаат на квалитетот и услужниот век на машинската алатка и влијаат на ефикасноста на услугата по продажбата и цената.

Модел:CK52-4+4+Y

Испрати барање

Опис на производот

Следното е воведувањето на алатката со високо квалитетно вртење и соединение за мелење со високо квалитетно работење и мелење, со надеж дека ќе ви помогне подобро да ја разберете. Добредојдовте нови и стари клиенти да продолжат да соработуваат со нас за да создадат подобра иднина!

Дијаграм за патување со машини

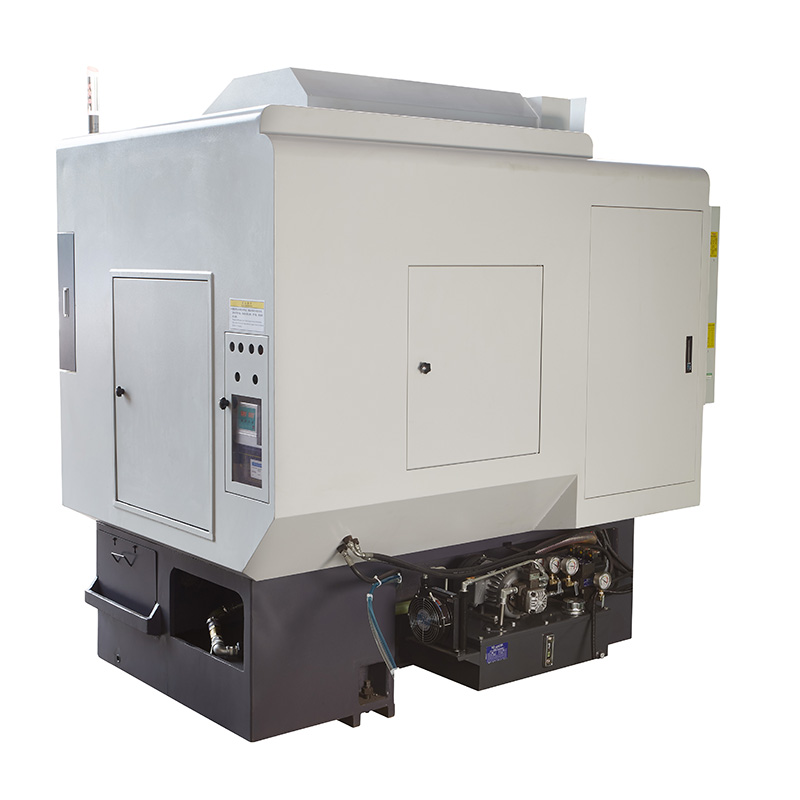

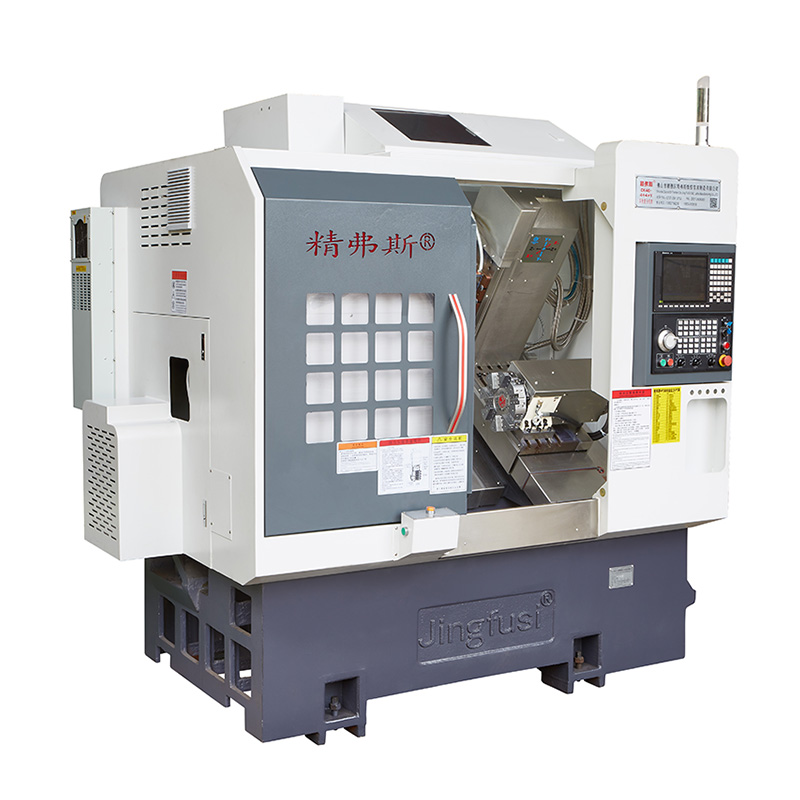

Turning and Milling Compound Machine Tool

Детали за производот

Список на параметри

ставка	Модел на струг	единица	CK46-4+4+y	CK52-4+4+y
Опсег на обработка	Замав над креветот	мм	500 фунти
	Максимално вртење на должината на надворешниот круг	мм	320
	Максимален дијаметар на шипката	мм	45 Ø	51 55 ~ 55
Главна оска	Вретено на главата		А2-5	А2-6

	Вретено со дијаметар на дупката	мм	Ø 56	66 фунти
	Максимална брзина на вретено	r/min	6000 (поставени на 4500)	4500 (поставено на 3500)
храна	Ефективно патување со оска x/z/y	мм	800/470/260

	Максимално брзо движење на оската x/z/y	М/моето	24 (Поставување 18)/24 (Поставување 18)/15 (Поставување 8)
	X/z/y оска завртка за завртки	мм	32/32/25
	X/z/y оска железница	мм	35/35/25
Кула за ножеви	Осум станици бедем	Компјутери	8 станици, можат да бидат опремени со држачи за алатки со двојна дупка, по избор со 12 станици
Глава на моќност	Форма за одржување на алатката за напојување		ER25


	Алатка за глава за напојување	Компјутери	Z-оска 4+x-оска 4, со инсталирани 4 дополнителни фиксни држачи за алатки
	Максимална брзина на главата на електрична енергија	r/min	6000 (поставени на 4000), најчесто може да се користи за обработка на производи од 4000
	Растојание помеѓу вратилото на главата и вратилото на напојувањето	мм	65
Електрична машинерија	Главна моторна моќност/вртежен момент	KW / nm	Нова генерација 7,5kW, 47,75nm. Челичните делови со капацитет за обработка од над 80 можат да бидат опремени со 11kW, 70.03nm

	Моторна моќност на оска x/z/y оска/вртежен момент	KW / nm	1.3kW/8.39nm
	X/z Моторна моќност на главата/вртежен момент	KW / nm	1,7 kW/8nm
	Максимална брзина на моторот на главата на напојувањето	r/min	5000
Друго	Вретено за позиционирање на сопирачките уреди		хидрауличен притисок


	Наклон на креветот	°	35 °
	Должина на машинската алатка x ширина x висина	мм	2200x1580x1900
	Вкупна тежина на целата машина	Кг	3430
	Вкупна моќност	KW	13
	Просечна потрошувачка на енергија	KW / H.	2

Точност на машинската алатка

Точност на машината, Стандард на факторот Jingfus ：
Главна ставка за тестирање	Шематски дијаграм	Фабрички стандард


Вретено радијален ритам		Откријте го истекувањето на надворешниот конус	0.0035


Позиција за повторување на X-оска		Откријте повторено позиционирање на х-оската. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.003


Позиција за повторна позиција Z-оска		Откријте повторено позиционирање на оската z. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.003


Позиција за повторна позиција Y-оска		Откријте повторено позиционирање на оската Y. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.004


Позиција на повторна позиција на оска		Откријте го репозиционирањето на фиксната точка C-оска, белешка: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топол мотор, а потоа откријте го повтореното позиционирање	20 лак секунди


C Позиција на оската ротирачка		Откријте ја точноста на случајната позиција на C-оската, белешка: прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и топол мотор, а потоа проверете ги повторените поставки	72 лак секунди


Тепање на стегање на главата за напојување		Конус победи	0.015

Тепање на стегање на главата за напојување		Затегнување на тепање	0.01

Ако клиентот сака да ја тестира точноста ISO или VD1 на оската x/z/y, тој ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време од првичното прифаќање на фабриката Jingfusi.
