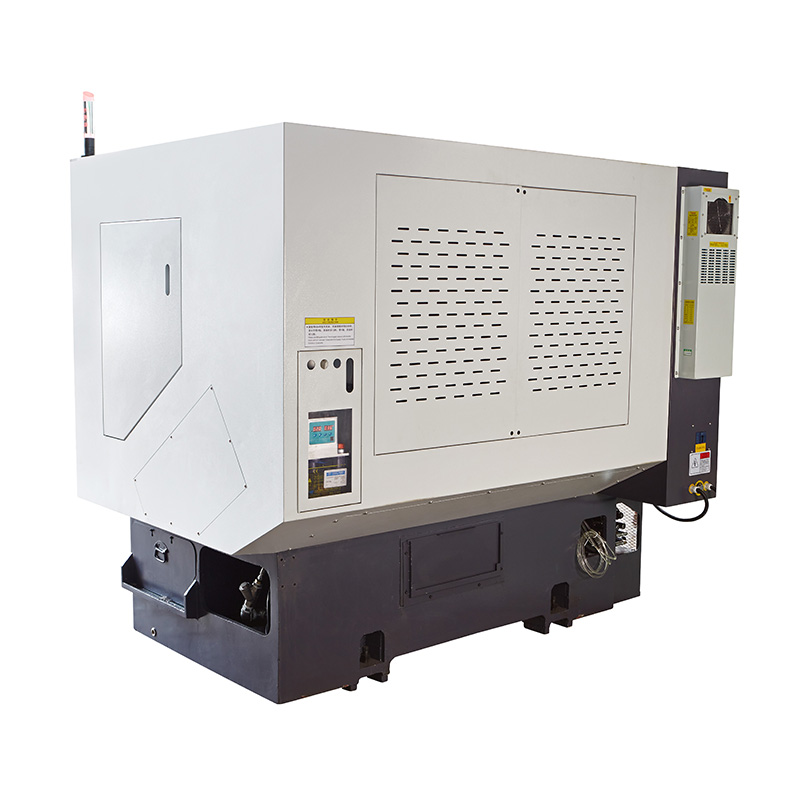

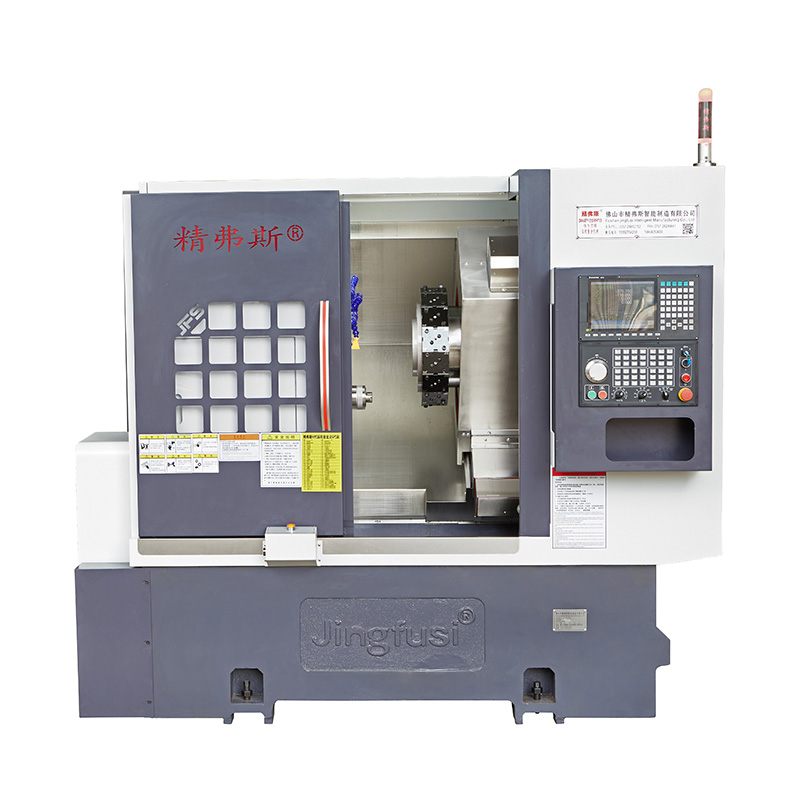

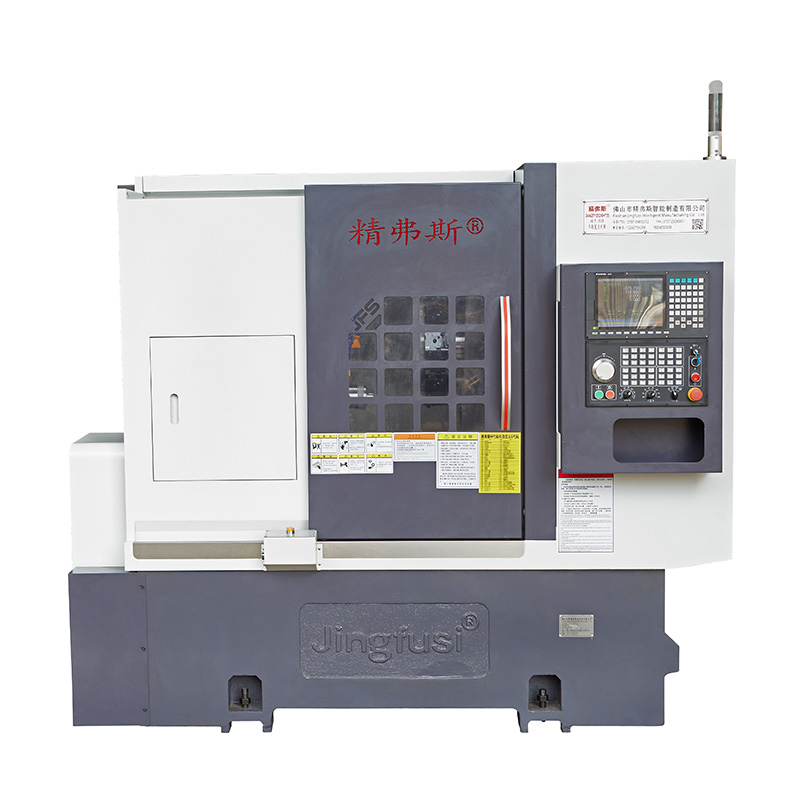

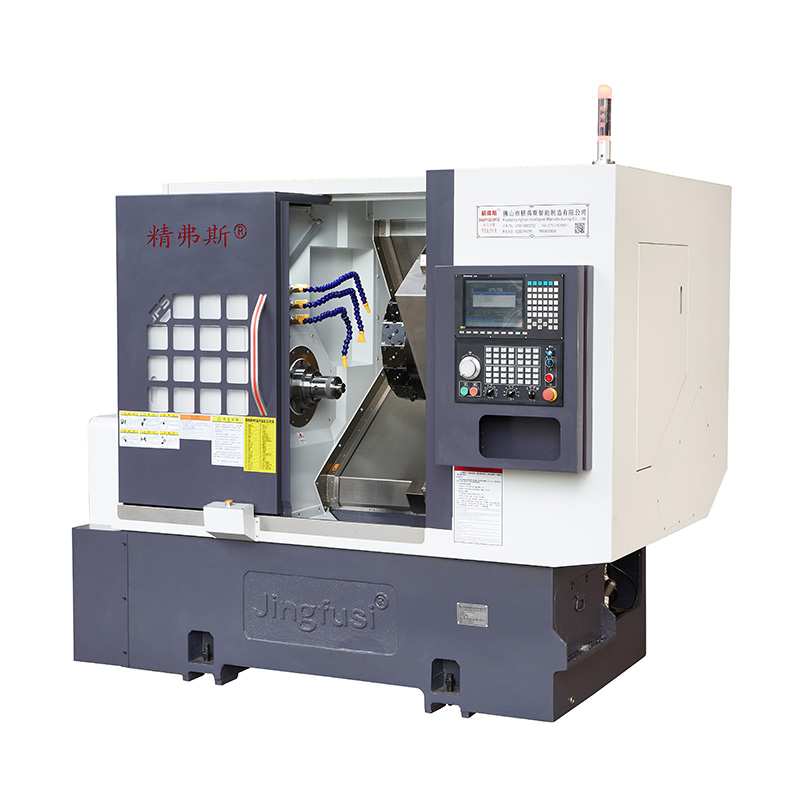

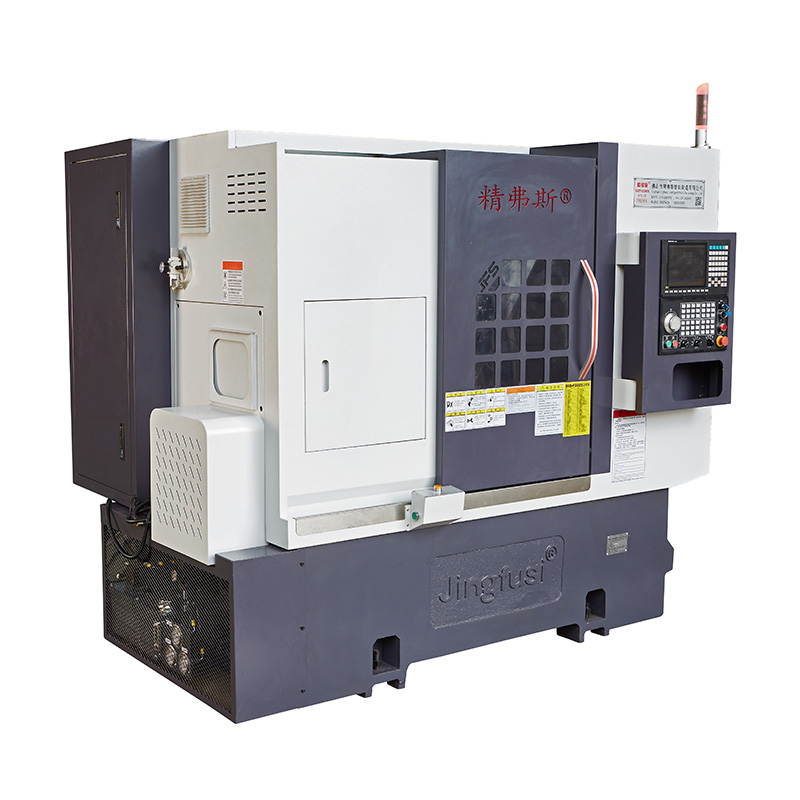

Комбинирани машини за вртење и глодање на бедем

Како професионален висококвалитетен производител на комбинирани машини за вртење и глодање, можете да бидете сигурни дека ќе купите Комбинирани машини за вртење и глодање од бедем од нашата фабрика и ние ќе ви ја понудиме најдобрата услуга после продажба и навремена испорака.

Модел:CK76T-600

Испрати барање

Опис на производот

Добредојдени сте да дојдете во нашата фабрика за да ги купите најновите продажни, ниски цени и висококвалитетни комбинирани машини за вртење и глодање. Со нетрпение очекуваме да соработуваме со вас.

Детали за производот

Листа на параметри

проект	содржина	единица	CK52T-600	CK76T-600	CK46T-600
Обем на обработка	Максимален дијаметар на ротација на вретеното	мм	Ø 800
	тип на блок	мм	Ø 180 ~400
	Максимална должина на вртење	мм	560
	Максимален дијаметар на шипката	мм	Ø 51 ~ 55	Ø 72	Ø 45
главна оска	Тип на глава на вретеното		А2-6	А2-8	А2-5
	Дијаметар низ дупката на вретеното	мм	Ø 66	Ø 86	Ø 56
	Максимална брзина на вретеното	вртежи во минута	4200	3200	6000
	Поставете брзина на вретеното	вртежи во минута	1~3500	1~2500	1~4500
се хранат	Максимално патување на оската X/Z	мм	230/600
	Ефективен удар на оската Z	мм	570
	Максимално брзо движење на оската X/Z	m/min	24
	Поставување на оската X/Z за брзо движење	m/min	16/18
	Спецификации на завртката со ролери на оската X/Z	мм	40
	Спецификации на мерачот на оската X/Z	мм	35/45
Серво-бедем со дванаесет позиции	Централна висина на серво-бедемот во дванаесет позиции		100
	Кула со нож спротивниот раб (надворешен дијаметар)	мм	385
	Централна висина на куполата	мм	100
	Број на сечила од куполата	поправете	12
	Дијаметар на пречки на обработката на соседната алатка	мм	Ø180
	Фиксна големина на држачот за алат	мм	25x25
	Дијаметар на рачката на држачот за нож	мм	Ø25
електрични машини	Моќност/вртежен момент на главниот мотор	KW/Nm	11KW/номинална 72Nm	15KW/оценети 98Nm	7,5 KW/оценети 47 Nm
	Моќност/вртежен момент на моторот на оската X/Z	KW/Nm	Јаскава 1,8 KW/11,5 Nm. Опционална нова генерација 2,4 KW/номинална 11,5 Nm
	Моќност/вртежен момент на моторот за менување алат од купола	KW/Nm	Нова генерација 1,0 KW/3,1 NM
	Моќност на моторот на системот за ладење	KW	0.3
	Моќност на моторот на системот за ладење со висок притисок	KW	3
Тајлсток	Мозочен удар на опашката	мм	420
	Максимален удар на иглата за исфрлање на опашката	мм	100
	Форма за погон на иглички за исфрлање на опашката		Хидраулична, силна ригидност
	Tailstock врвот игла конус дупка конусна	МК	Mohs 5 #, не се ниша или искривува при прецизна обработка.
	Максимално растојание помеѓу врвот и чак	мм	690
други	Наклон на креветот	°	30 ° или 15 °
	Должина на машинскиот алат X ширина X висина	мм	2500X1600X1700
	Вкупна тежина на целата машина	КИЛОГРАМ	Вкупната тежина на целата машина е 4500 кг, со опционална вкупна тежина од 3500 кг, минус 10 000 јуани
	Вкупна моќност	kw	20
	Просечна потрошувачка на енергија	kw/h	3

Точност на машинскиот алат

Точност на машината, стандард на фактор Jingfus:
Главен тест ставка	Шематски дијаграм	Метод на откривање	Фабрички стандард


Радијален удар на вретеното		Откријте истекување на надворешниот конус	0.0025


Позиција на повторување на X-оската		Откријте повторено позиционирање на X-оската. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање.	0.0025


Позиција за повторување на оската Z		Откријте повторено позиционирање на оската Z. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање.	0.0025


Доколку клиентот сака да ја тестира ISO или VD1 точноста на оската X/Z/Y, тоа ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време на првичното прифаќање на фабриката Jingfusi.
