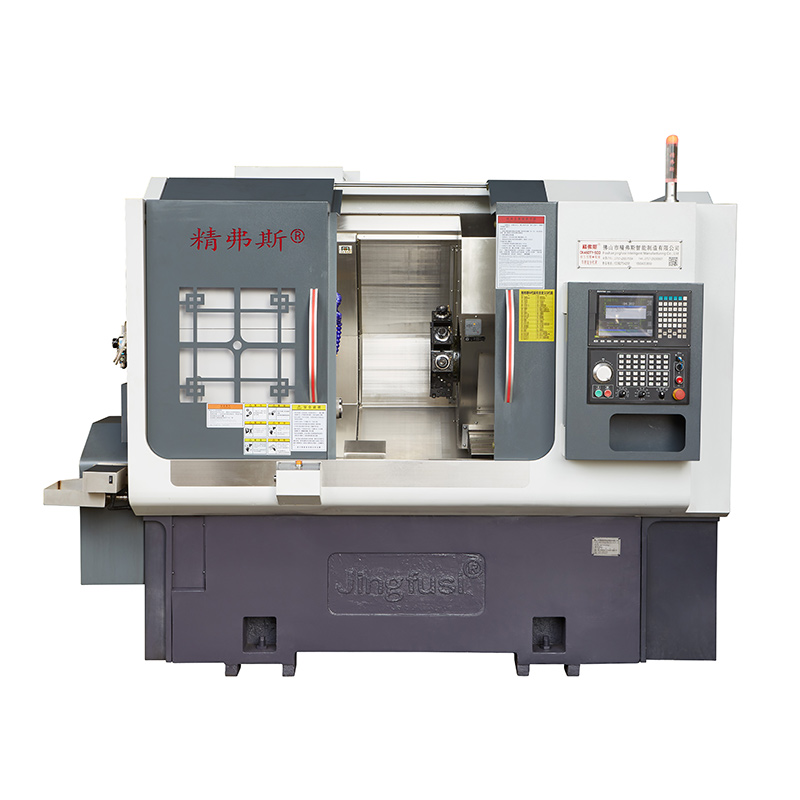

Мулти-задача за вртење и мелење CNC машина
  • Мулти-задача за вртење и мелење CNC машина Мулти-задача за вртење и мелење CNC машина

Мулти-задача за вртење и мелење CNC машина

Воведување на мулти-задача за вртење и мелење CNC машина-совршено решение за обработка на комплексни компоненти со голема прецизност и ефикасност. Овој центри за вртење и мелење CNC е изграден за да се справи со операциите за вртење и мелење, што го прави разноврсен додаток на која било продавница за ЦПУ.
Модел:CK46DTY

Испрати барање

Опис на производот

Една од клучните карактеристики на оваа мултитаскинг CNC струг е неговата способност да извршува повеќе операции на едно работно парче, што значително го намалува времето на поставување и ја зголемува продуктивноста. Неговиот напреден CNC систем обезбедува конзистентни и прецизни резултати секој пат, што го прави идеален избор за производство на голем волумен.


Мулти-задачата за вртење и мелење CNC машина е способна да ракува со широк спектар на материјали, од пластика до метали и сè што е помеѓу. Неговата стабилна конструкција обезбедува исклучителна издржливост и долготрајни перформанси, додека неговиот ергономски дизајн го олеснува работењето и одржувањето.


Оваа машина за пресврт на Multitask Mill Multitask доаѓа со низа стандардни и изборни карактеристики за да ги задоволите вашите специфични потреби за машинска обработка. Неговите моќни алатки за вретено и напредни сечење даваат исклучителна брзина и точност, додека неговиот автоматски менувач на алатки овозможува брзи и лесни промени во алатката без никакви прекини во процесот на машинска обработка.


Без разлика дали обработувате комплексни компоненти за воздушна, одбрана, автомобилска или која било друга индустрија, машината за вртење со повеќе задачи CNC е совршен избор. Со своите супериорни перформанси, разноврсност и сигурност, оваа машина е сигурна дека ќе ги надмине вашите очекувања и ќе ви помогне да ги земете вашите машински можности на следното ниво.


Накратко, мулти-задачата за вртење и мелење CNC машина е додаток за промена на играта во која било продавница за ЦПУ. Тој нуди неспоредливи перформанси, прецизност и ефикасност, што го прави совршено решение за сите ваши потреби за машинска обработка. Не пропуштајте ја можноста да го однесете вашиот бизнис на следното ниво-инвестирајте во машината со повеќе задачи со повеќе оски CNC денес!



Дијаграм за патување со машини

Automatic Turret Turning and Milling Machine

Детали за производот

Automatic Turret Turning and Milling Machine

Список на параметри

ставка Модел на струг единица CK52DTY CK76DTY CK46DTY
Опсег на обработка Максимален дијаметар на ротација на вретеното мм 700 фунти
Максимално вртење на должината на надворешниот круг мм 520
Максимален дијаметар на шипката мм 55 Ø 72 45 Ø
Главна оска Максимална брзина на вретено r/min 4200 (Поставување 3500) 3200 (поставување 2000) 6000 (Поставете 4500)
Вретено на главата
А2 - 6 А2 -8 А2 - 5
Вретено со дијаметар на дупката мм 66 фунти 86 Ø Ø 56
храна Максимален мозочен удар x/z/y оска мм 260/500/± 60
90 ° глава за напојување што минува низ центарот на вретеното мм 30
Максимално брзо движење на оската x/z/y М/моето 24 (поставување 16)/ 24 (поставување 16)/ 14 (Поставување 8)
X/z/y оска завртка за завртки мм 40
Петката X/Z/Y Roller мм 35/45/35
Енергетска бедем
Модел на напојување со бедем (моќна бедем) BMT BMT55
Колета за напојување Е ER32
Фиксна големина на држачот на алатката мм 25x25
ДОГОВОР ДОДЕЛЕН ДИАМЕТЕР мм Ø32
Електрична машинерија Главна моторна моќност/вртежен момент KW / nm 11kW/Оценето 72nm 15KW/Оценето 98nm 7,5 kW/оценето 47nm
Моторна моќност на оска x/z/y оска/вртежен момент KW / nm Јаскава 2,9 kW /18.6nm,optional нова генерација3.1 kW /15nm
Мотор на моќност/вртежен момент на моторна глава на бедем KW / nm Нова генерација 3.1 kW/15nm
Максимална брзина на мотор на бедем r/min 6000 (Поставување 4000), Заедничка брзина 4000
Моторна моќност/вртежен момент на моќност KW / nm 3.1 kW/15nm
Мотор за менување на алатката за напојување/вртежен момент на бедем KW / nm Нова генерација1.0 kW /3.1nm
Опашка Мозочен удар мм 520
Максимален хидрауличен мозочен удар на опашката
мм 100
Дупка за конус на конус на врвот на иглата на опашката МК Мохс 5#
Максимално растојание помеѓу врвот и чак мм 690
Друго Вретено за позиционирање на сопирачките уреди
Хидраулични, опционални програмибилни
Наклон на креветот ° 30 ° или 15 °
Должина на машинската алатка x ширина x висина мм 2500X1680X1900
Вкупна тежина на целата машина Кг     5000 кг
Вкупна моќност KW 20
Просечна потрошувачка на енергија KW / H. 3

Точност на машинската алатка

Точност на машината, Стандард на факторот Jingfus :
Главна ставка за тестирање Шематски дијаграм Метод на откривање
Фабрички стандард
Вретено радијален ритам Откријте го истекувањето на надворешниот конус 0.0035
Позиција за повторување на X-оска Automatic Turret Turning and Milling Machine Откријте повторено позиционирање на х-оската. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање. 0.003
Позиција за повторна позиција Z-оска Automatic Turret Turning and Milling Machine
Откријте повторено позиционирање на оската z. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање. 0.003
Позиција за повторна позиција Y-оска Automatic Turret Turning and Milling Machine Откријте повторено позиционирање на оската Y. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање. 0.004
Позиција на повторна позиција на оска Automatic Turret Turning and Milling Machine Откријте го репозиционирањето на фиксната точка C-оска, белешка: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топол мотор, а потоа откријте го повтореното позиционирање 20 лак секунди
C Позиција на оската ротирачка Automatic Turret Turning and Milling Machine  Откријте ја точноста на случајната позиција на C-оската, белешка: прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и топол мотор, а потоа проверете ги повторените поставки 72 лак секунди
Тепање на стегање на главата за напојување Automatic Turret Turning and Milling Machine Конус победи 0.015
Тепање на стегање на главата за напојување Automatic Turret Turning and Milling Machine
Затегнување на тепање 0.01
Ако клиентот сака да ја тестира точноста ISO или VD1 на оската x/z/y, тој ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време од првичното прифаќање на фабриката Jingfusi.
