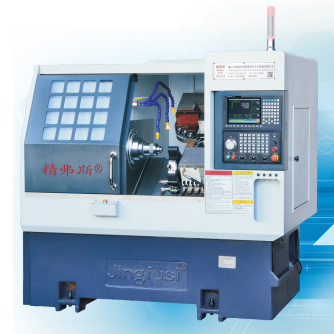

Внатрешна машина за вртење и глодање со жлебови со три кривини

Внатрешна машина за вртење и глодање со три кривини Jingfusi® е специјализирана алатка за обработка што се користи за прецизна обработка на внатрешни жлебови со три заоблени или контурирани површини. Оваа машина за вртење и глодање со внатрешен жлеб со три кривини најчесто се користи во индустрии кои бараат производство на сложени делови со внатрешни жлебови или профили кои не можат лесно да се создадат со користење на конвенционални методи на обработка.

Модел:CK46-3+2

Испрати барање

Опис на производот

Иако примарно се користат за обработка на внатрешни жлебови, овие машини можат да се справат и со други операции на обработка, што ги прави разноврсни за широк опсег на апликации. Индустриите како што се воздушната, производството на медицински уреди, автомобилската индустрија и прецизното инженерство често се потпираат на овие машини за производство на сложени и високопрецизни компоненти. Внатрешните машини за вртење и глодање со три кривини можат да обработуваат различни материјали, вклучувајќи метали, пластика и композити, во зависност од специфичните потреби за обработка.

Дијаграм за патување со машина

Детали за производот

Листа на параметри

Ставка	единица	Спецификација
Макс. дијаметар на вртење	мм	250
Макс. замавнувачки дијаметар. преку струг	мм	Ø500
Макс. дијаметар на вртење низ лизгалката	мм	Ø160
Степен на коси кревет	степен	35°
Ефективно патување со X-оската	мм	1000
Ефективно патување со Z-оската	мм	400
X/Z оската макс. брза брзина на патување	m/min	24
Областа на основата од леано железо	㎡	1,8 x 1,1
Големина на машината: L x Ш x В	мм	2100 x 1580 x 1800
Нето тежина на машината	килограм	2600
алатка бр.	парчиња	8
Квадратни алатки	мм	20 x 20
Големина на нож со дупка	мм	Ø20
Вкупно коњ	kw	13
Просечна потрошувачка на енергија	kw/h	2
Форма на лице со вретено		А2-5
Брзина на вретеното	вртежи во минута	6000
Поставување брзина на вретеното	вртежи во минута	1-4500
Оценет вртежен момент на вретеното	Nm	35 Nm (1500 r/min)
Максимален дијаметар на шипката	мм	Ø45

Точност на машинскиот алат

Точност на машината, стандард на фактор Jingfus:
Главен тест ставка	Шематски дијаграм	Фабрички стандард


Радијален удар на вретеното,		Откријте истекување на надворешниот конус	0.0035


Позиција на повторување на X-оската, X		Откријте повторено позиционирање на X-оската. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање.	0.003


Позиција на повторување на Z-оската, Z		Откријте повторено позиционирање на оската Z. Забелешка: Прво предвидете околу 50 пати за да ја компензирате грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање.	0.003


Позиција на повторување на оската C, C		Откријте го репозиционирањето на фиксната точка на оската C, забележете: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топлиот мотор, а потоа откријте го повтореното позиционирање	20 лак секунди


Ротациона позиција на оската C, C		Откријте ја точноста на случајната позиција на оската C, забележете: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топлиот мотор, а потоа проверете ги повторените поставки	72 лак секунди


Доколку клиентот сака да ја тестира ISO или VD1 точноста на оската X/Z/Y, тоа ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време на првичното прифаќање на фабриката Jingfusi.
