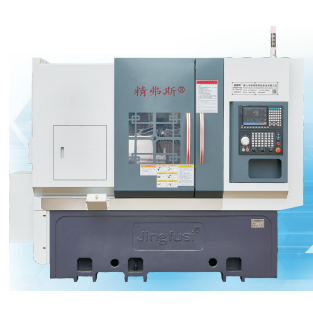

Автоматска струг од типот ЦПУ -ЦПУТ

Задоволни сме да ве запознаеме со автоматската струг на типот на типот на ingинфусиш ЦПУ, со цел да го продлабочиме вашето знаење за овој исклучителен производ. Ние топло ги поздравуваме и нашите нови и ценети клиенти да го продолжат своето партнерство со нас, додека заедно се стремиме кон посветла иднина.

Модел:CK52T-600

Испрати барање

Опис на производот

Вие сте срдечно поканети да ја посетите нашата фабрика и да ја истражите најновата, конкурентска цена и врвен квалитетен автоматски струг Jingfusi® CNC Turret Type, во моментов во голема побарувачка. Со нетрпение ја очекуваме можноста да соработуваме со вас.

Детали за автоматски струг од типот ЦПУ -тип на ЦПУ

Список на параметри за автоматски струг од типот ЦПУ

проект	Содржина	единица	CK52T-600	CK76T-600	CK46T-600
Опсег на обработка	Максимален дијаметар на ротација на вретеното	мм	800 Ø
	тип на блок	мм	Ø 180 ~ 400
	Максимална должина на вртење	мм	560
	Максимален дијаметар на шипката	мм	51 55 ~ 55	72	45 Ø
Главна оска	Вретено на главата		А2-6	А2 -8	А2-5
	Вретено со дијаметар на дупката	мм	66 фунти	86 Ø	Ø 56
	Максимална брзина на вретено	r/min	4200	3200	6000
	Брзина на поставување на вретено	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
храна	Максимално патување со оска x/z	мм	230/600
	Z-оска ефикасен мозочен удар	мм	570
	Максимално брзо движење на оската x/z	М/моето	24
	Поставување на оска x/z за брзо движење	М/моето	16/18
	Спецификации за завртки за ролери x/z оска	мм	40
	Спецификации за мерачи на оска x/z	мм	35/45
Дванаесет позиција серво бедем	Дванаесет позиција Серво -бедем центар висина		100
	Кула за ножеви спроти раб (надворешен дијаметар)	мм	385
	Централна висина на бедем	мм	100
	Број на лопати од бедем	Поправете го	12
	Дијаметар на мешање на соседната обработка на алатки	мм	Ø180
	Фиксна големина на држачот на алатката	мм	25x25
	Дијаметар на рачката на држачот на нож	мм	Ø25
Електрична машинерија	Главна моторна моќност/вртежен момент	KW / nm	11kW/Оценето 72nm	15KW/Оценето 98nm	7,5 kW/оценето 47nm
	X/Z-оска моторна моќност/вртежен момент	KW / nm	Јаскава 1,8kW/11.5nm. Факултативна нова генерација 2,4 kW/номинална 11,5nm
	Мотор за менување на алатката за напојување/вртежен момент на бедем	KW / nm	Нова генерација 1,0 kW/3.1nm
	Моторна моќност на системот за ладење	KW	0.3
	Моторна моќност на системот за ладење под висок притисок	KW	3
Опашка	Мозочен удар	мм	420
	Максимален мозочен удар на пинот за отпуштање на опашката	мм	100
	Форма на увид на ејекторот за отпуштање на опашката		Хидраулична, силна ригидност
	Дупка за конус на конус на врвот на иглата на опашката	МК	Mohs 5 #, не замавнува или искривува за време на прецизно обработка.
	Максимално растојание помеѓу врвот и чак	мм	690
Друго	Наклон на креветот	°	30 ° или 15 °
	Должина на машинската алатка x ширина x висина	мм	2500X1600X1700
	Вкупна тежина на целата машина	Кг	Вкупната тежина на целата машина е 4500 килограми, со опционална вкупна тежина од 3500 кг, минус 10000 јуани
	Вкупна моќност	KW	20
	Просечна потрошувачка на енергија	KW / H.	3

Точност за автоматска алатка за типот на ЦПУ -тип

Точност на машината, Стандард на факторот Jingfus ：
Главна ставка за тестирање	Шематски дијаграм	Метод на откривање	Фабрички стандард


Вретено радијален ритам		Откријте го истекувањето на надворешниот конус	0.0025


Позиција за повторување на X-оска		Откријте повторено позиционирање на х-оската. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.0025


Позиција за повторна позиција Z-оска		Откријте повторено позиционирање на оската z. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.0025


Ако клиентот сака да ја тестира точноста ISO или VD1 на оската x/z/y, тој ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време од првичното прифаќање на фабриката Jingfusi.
