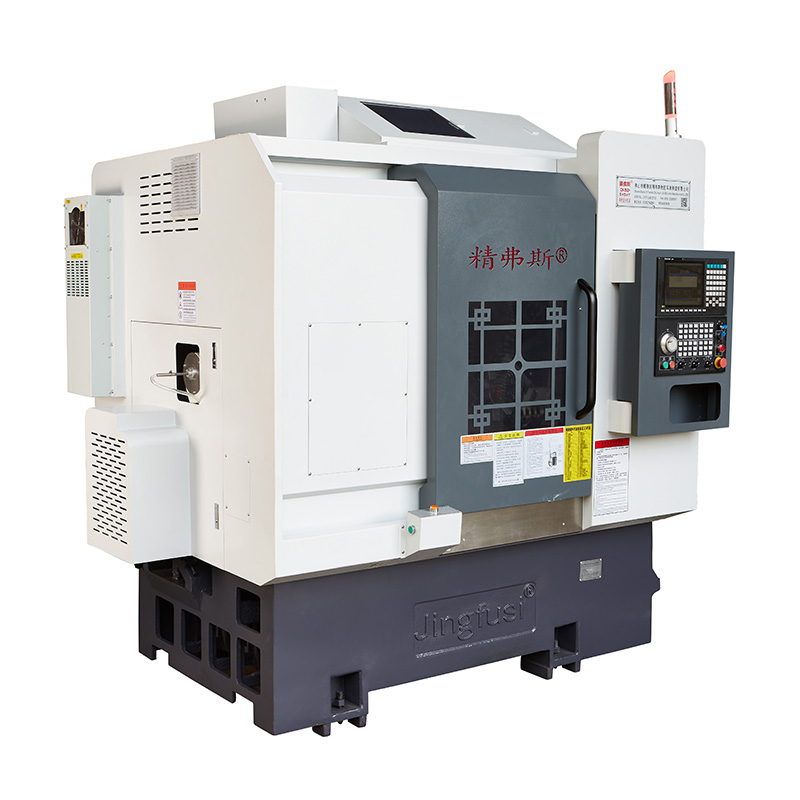

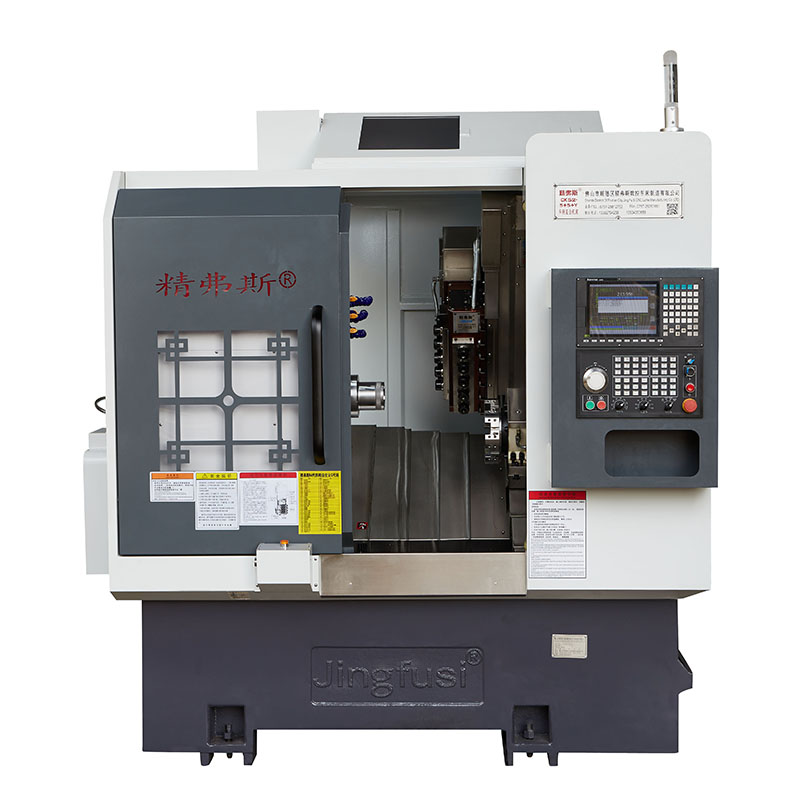

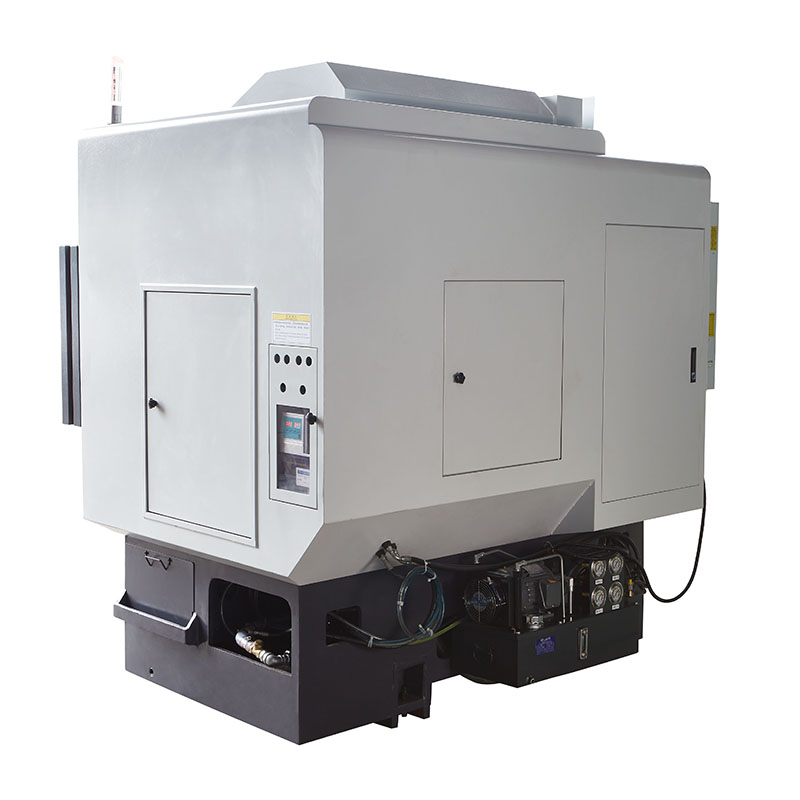

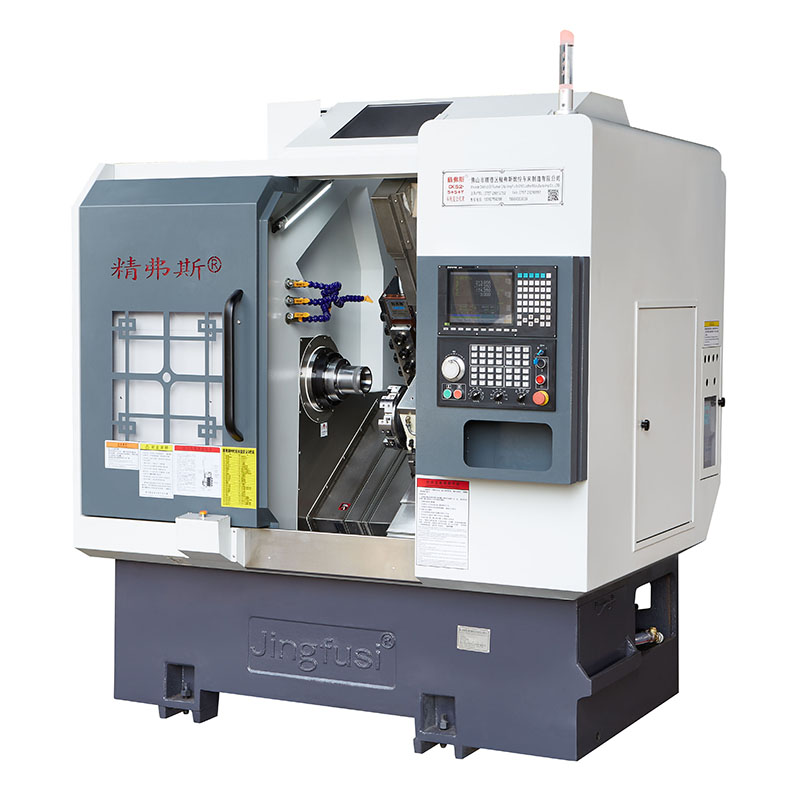

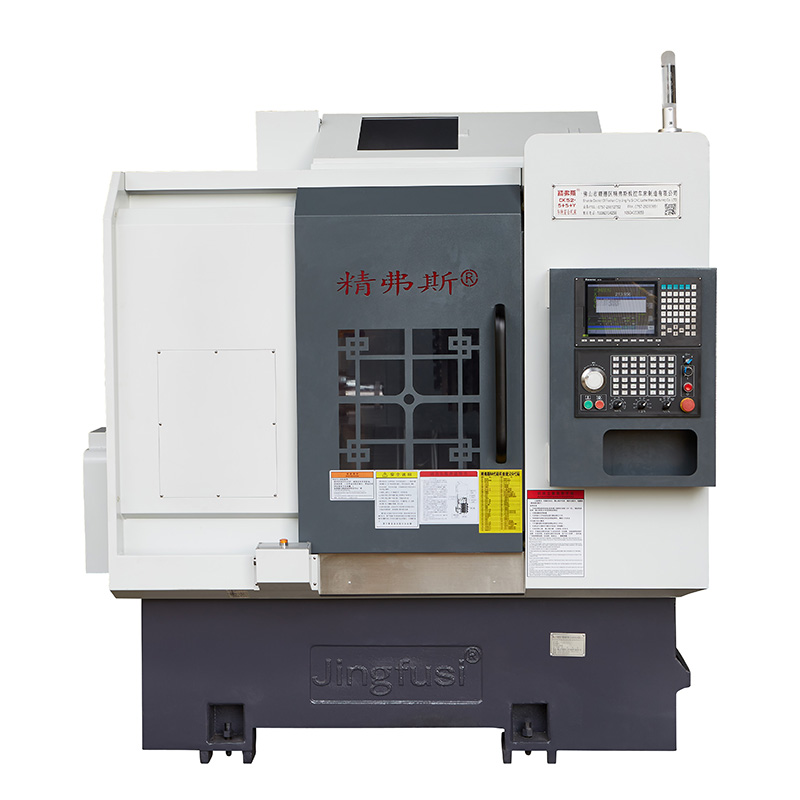

ЦПУ се врти и мелење сложена машина

Имајќи акумулирана широка експертиза во производството на CNC машини за вртење и мелење, Jingfusi® е добро опремена да понуди разновиден избор на овие машини. Нашите висококвалитетни машини за соединение за вртење и мелење на ЦПУ се прилагодени за да одговараат на различни апликации. Доколку ви е потребна помош, слободно пристап до нашата поддршка во реално време преку Интернет. Освен што е предвиден каталогот на производи, ние исто така нудиме можност да прилагодиме уникатни производи според вашите прецизни барања и спецификации.

Модел:CK76DTY

Испрати барање

Опис на производот

Со нашето долгогодишно искуство во производството на CNC вртење и машини за соединение за мелење, Jingfusi® е целосно подготвен да обезбеди широк спектар на овие машини. Нашите машини за соединение за вртење и мелење на ЦПУ се со најголем квалитет и можат да бидат прилагодени на разни апликации. Ако ви треба помош, не двоумете се да ја искористите нашата поддршка во живо преку Интернет. Покрај тоа, ние нудиме флексибилност за прилагодување на ексклузивни производи за да одговараат на вашите специфични потреби и спецификации, надминувајќи го она што е наведено во нашиот каталог на производи.

Список на параметри

ставка	Модел на струг	единица	CK46DTY	CK52DTY
Опсег на обработка	Максимален дијаметар на ротација на вретеното	мм	600 фунти
	Максимално вртење на должината на надворешниот круг	мм	300
	Максимален дијаметар на шипката	мм	45 Ø	55 Ø
Главна оска	Максимална брзина на вретено	r/min	6000 (Поставување 4500)	4200 (Поставување 3500)

	Вретено на главата		А2-5	А2-6
	Вретено со дијаметар на дупката	мм	Ø 56	66 фунти
храна	Максимален мозочен удар x/z/y оска	мм	800/400/± 60


	90 ° глава за напојување што минува низ центарот на вретеното	мм	60
	Максимално брзо движење на оската x/z/y	М/моето	24 (Поставување 18) / 24 (Поставување 18) / 15 (Поставување 12)
	X/z/y оска завртка за завртки	мм	32/32/32
	Петката X/Z/Y Roller	мм	35/35/35
Енергетска бедем	Модел на напојување со бедем (моќна бедем)	BMT	BMT45 ， Факултативно BMT55

	Колета за напојување	Е	ER25
	Фиксна големина на држачот на алатката	мм	25x25
	ДОГОВОР ДОДЕЛЕН ДИАМЕТЕР	мм	Ø25
Опашка	Главна моторна моќност/вртежен момент	KW / nm	7,5 kW/оценето 47nm	11kW/Оценето 72nm


	Моторна моќност на оска x/z/y оска/вртежен момент	KW / nm	Јаскава 1,8kW/11.5n. Факултативно нова генерација2.4 kW/номинална 11,5nm
	Максимална брзина на мотор на бедем	r/min	80000 ° (Промена на главата за напојување ≤ 7000 ， 90 ° моќна глава ≤6000 промена)
	Моторна моќност/вртежен момент на моќност	KW / nm	8,5 kW/оценето 16,5nm
	Мотор за менување на алатката за напојување/вртежен момент на бедем	KW / nm	Нова генерација1.0 kW /3.1nm
Друго	Вретено за позиционирање на сопирачките уреди		хидрауличен притисок


	Наклон на креветот	°	35 °
	Должина на машинската алатка x ширина x висина	мм	2200x1500x1900
	Вкупна тежина на целата машина	Кг	3900 кг
	Вкупна моќност	KW	15
	Просечна потрошувачка на енергија	KW / H.	3

Точност на машинската алатка

Точност на машината, Стандард на факторот Jingfus ：
Главна ставка за тестирање	Шематски дијаграм	Фабрички стандард


Вретено радијален ритам		Откријте го истекувањето на надворешниот конус	0.0035


Позиција за повторување на X-оска		Откријте повторено позиционирање на х-оската. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.003


Позиција за повторна позиција Z-оска		Откријте повторено позиционирање на оската z. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.003


Позиција за повторна позиција Y-оска		Откријте повторено позиционирање на оската Y. Забелешка: Прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и врелиот мотор, а потоа да го откриете повторено позиционирање.	0.004


Позиција на повторна позиција на оска		Откријте го репозиционирањето на фиксната точка C-оска, белешка: прво предвидете околу 50 пати за да ја надоместите грешката на ладниот мотор и топол мотор, а потоа откријте го повтореното позиционирање	20 лак секунди


C Позиција на оската ротирачка		Откријте ја точноста на случајната позиција на C-оската, белешка: прво предвидете околу 50 пати за да ја неутрализирате грешката на ладниот мотор и топол мотор, а потоа проверете ги повторените поставки	72 лак секунди


Тепање на стегање на главата за напојување		Конус победи	0.015

Тепање на стегање на главата за напојување		Затегнување на тепање	0.01

Ако клиентот сака да ја тестира точноста ISO или VD1 на оската x/z/y, тој ќе се утврди во моментот на пишување на договорот. Клиентот мора да ја тестира оваа ставка во исто време од првичното прифаќање на фабриката Jingfusi.
